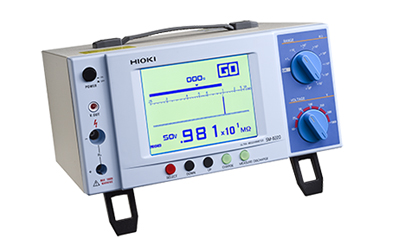

초절연계 SM8213, SM8215, SM8220 (단종)
- • 초절연 저항을 손쉽게 측정
- • 보기 편한 LCD 디지털∙아날로그 표시
- • 전극류 충실, 다양한 측정물에 대응
대체품 (이미지를 클릭해주세요.)
| 이미지 | 품명 | 모델 |
|---|---|---|
 |
초절연계 | SM7110 |
제품번호
| 모델 | 설명 | 사이버 견적 |
|---|---|---|
| SM-8213 | 최대 2 × 10 ^ 12 Ω | |
| SM-8215 | 최대 2 × 10 ^ 13 Ω | |
| SM-8220 | 최대 2 × 10 ^ 16 Ω | |
| RS-232C용 연결 케이블에 대해 : 옵션의 RS-232C 케이블 9637은 사용할 수 없습니다. 시판되는 스트레이트 케이블 9pin-9pin을 사용하십시오. | ||
제품 사양
| SM-8213 | SM-8215 | SM-8220 | |
|---|---|---|---|
| 저항 측정 레인지 5V | 2.5 × 10 ^ 4~1 × 10 ^ 11 Ω | 2.5 × 10 ^ 4~1 × 10 ^ 11 Ω | 2.5 × 10 ^ 4~1 × 10 ^ 11 Ω |
| 저항 측정 레인지 10V | 5 × 10 ^ 4 ~ 2 × 10 ^ 11 Ω | 5 × 10 ^ 4 ~ 2 × 10 ^ 11 Ω | 5 ×10^4〜2 ×10^14 Ω |
| 저항 측정 레인지 15V | 7.5 × 10 ^ 4~3 × 10 ^ 11 Ω | 7.5 × 10 ^ 4~3 × 10 ^ 11 Ω | 7.5 × 10 ^ 4~3 × 10 ^ 11 Ω |
| 저항 측정 레인지 25V | 1.25 × 10 ^ 5~5 × 10 ^ 11 Ω | 1.25 × 10 ^ 5~5 × 10 ^ 11 Ω | 1.25 × 10 ^ 5~5 × 10 ^ 14 Ω |
| 저항 측정 레인지 50V | 2.5 × 10 ^ 5~1 × 10 ^ 12 Ω | 2.5 × 10 ^ 5~1 × 10 ^ 12 Ω | 2.5 × 10 ^ 5~1 × 10 ^ 15 Ω |
| 저항 측정 레인지 100V | 5 × 10 ^ 5-2 × 10 ^ 12 Ω | 5 × 10 ^ 5-2 × 10 ^ 12 Ω | 5 × 10 ^ 5-2 × 10 ^ 15 Ω |
| 저항 측정 레인지 10V | 1.25 × 10 ^ 6~5 × 10 ^ 12 Ω | 1.25 × 10 ^ 6~5 × 10 ^ 15 Ω | |
| 저항 측정 레인지 500V | 2.5 × 10 ^ 6~1 × 10 ^ 13 Ω | 2.5 × 10 ^ 6~1 × 10 ^ 16 Ω | |
| 저항 측정 레인지 1000V | 5 × 10 ^ 6~2 × 10 ^ 13 Ω | 5 × 10 ^ 6~2 × 10 ^ 16 Ω | |
| 측정 정확도 | ± 10 % (20 ℃에서 각 레인지 모두 최소값부터 10 배 범위) 단, SM-8220 10 ^ 8 레인지 한정 ± 20 % |
||
| 출력 전류 | 최대 50 mA | 최대 2 mA | 최대 2 mA |
| 디스플레이도 | LCD (디지털 & 아날로그 표시) | ||
| 표준 기능 | 타이머 (1~999s), 콤퍼레이터, 원격 스타트, HV-EN (인터록) | ||
| 인터페이스 | RS-232C, 콤퍼레이터 출력 (오픈 콜렉터) | ||
| 전원 | AC100 / 120 / 220 / 240 V ± 10 % (최대 250 V, 50/60 Hz), 25 VA | ||
| 치수 · 질량 | 284W × 139H × 215D mm, 4.3 kg | ||
| 부속품 | 사용설명서 × 1, 전원 코드 × 1, 접지 어댑터 (3P-2P 변환) × 1, 측정봉 (검정) 0GE00001 × 1, 측정봉 (빨간색) 0GE00002 × 1, 쇼트 플러그 (장착됨) × 1 | ||
옵션
| 측정 리드 | |||
|---|---|---|---|
측정 리드(빨강) 0GA00007 길이 1 m |
측정 리드(검정) 0GA00008 길이 1 m |
측정 리드(검정) 0GE00001 길이 1 m |
측정 리드(빨강) 0GE00002 길이 1 m |
| 프린터 관련 | |||
| ※ 초절연계와 프린터를 연결하려면 시판되는 RS-232C 크로스 케이블 9pin female-9pin male가 필요합니다. | |||
기록지(프린터용) 1196 112 mm×25 m, 10롤 세트 |
프린터 9442 수치인쇄, CE비대응 |
AC어댑터 9443-02 프린터용, EU 타입 |
|
| 전극/차폐함 | |||
표면저항측정용 점검지그 SM9002 전극의 동작확인, SM9001 전용 옵션, CE비대응 |
칩 콘덴서용 전극 SME-8360 칩 콘덴서용 |
차폐함 SME-8350 차폐함 |
액체 시료용 전극 SME-8330 액체 시료용 전극 |
분동 전극 SME-8320 분동 전극 |
평판 시료용 전극 SME-8311 평판 시료용 전극 |
평판 시료용 전극 SME-8310 평판 시료용 전극 |
표면저항 측정용 전극 SME-8302 표면저항 측정용 전극 |
표면저항 측정용 전극 SME-8301 표면저항 측정용 전극 |
표면/체적저항 측정용 전극 SM9001 표면/체적측정을 고저항(~10^13Ω, 1000V)까지 간단하고 확실하게 측정 시트나 필름의 끝을 잘라내지 않고 표면저항과 체적저항을 측정 JIS C2170, IEC 61340-2-3 준거 |
||
