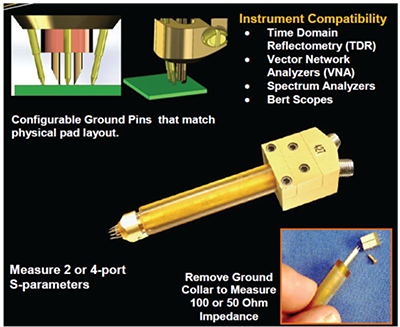

TDR Probe Giga-probe, DVT (30 GHz, 40 GHz) SE/Diff. 모두 지원
고대역 RF/디지털 신호의 측정에 최적화된 TDR/VNA용 프로브
- • 주파수 대역 : 30 GHz, 40 GHz
- • Pitch : 0.3 mm ~ > 1.7 mm(Variable)
- • Handling : Hand held or Mount in probe positioner
- • 지원하는 모드 : Differential 100 Ohm 또는 Single End 50 Ohm (변환가능)
- • 주요 사용처 : TDR 임피던스 또는 VNA S-parameter의 측정
- • 그라운드 핀 모드 : GS, SG, SS, GSGSG, GSSG, SGS, GSS, SSG 등
- • 커넥터 타입 : 30 GHz -> SMA(F), 40 GHz -> 2.92 mm(F)

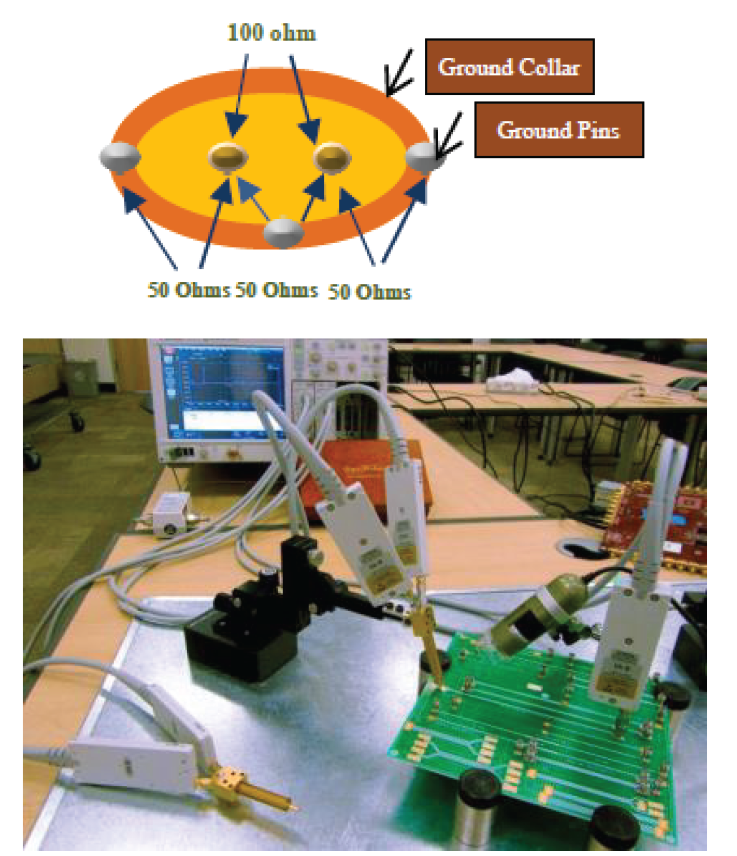

Impedance Between Pins
자료실
| 제 목 | 파일 다운로드 |
|---|---|
| Validating Differential PCB impedacne with GigaProbes | Download |
| Using GigaProbes to verify PCIXGen3 interface r4 | Download |
| Desk Top Vertical TDR/TDT Probing | Download |
| Creating SDD11 SDD21 Coupon Testing Using Tek TDR & GigaProbes | Download |
| [Gigaprobe] Fine Pitch용 TDR Probe 제품 사양서 (한글) | Download |
