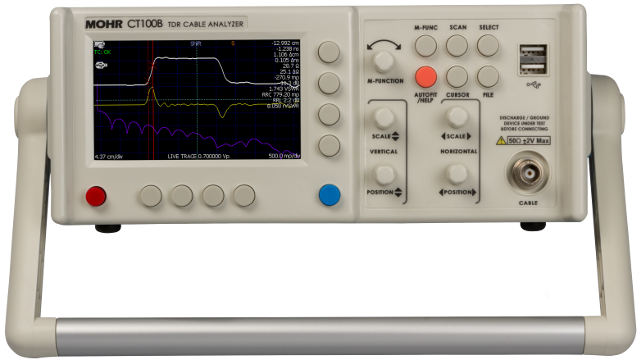

케이블 테스터 CT100B Series 비파괴 TDR 방식 케이블 검사
Features & Benefits
- • 업계 최고의 케이블 고장 지점 탐지 능력 : 상승시간 최소 60p ps의 스텝 펄스와 16 bit AD 분해능으로 케이블의 고장
현상을 정밀하게 포착 - • 업계 최고의 0.072 mm 커서 분해능과 9 mm 임피던스 변화 분해능으로 PCB, 케이블, 커넥터의 고장점을 정확히 포착
- • 케이블 전체 또는 부분을 스캔하여 수백만 포인트로 저장된 데이터는 장비와 전용 소프트웨어에서 차후 분석,비교가
가능하여 케이블과 커넥터 고품질 유지보수가 가능 - • 수천개의 파형을 저장할 수 있는 2 GB 내부 메모리 외에도 USB와 Ethernet 인터페이스로 장비를 원격 제어하고,
파일을 다운로드하여 분석하고 저장 - • 배터리로 동작 가능하며, 견고하고 가벼운 휴대형 장비로 밝은 컬러 스크린은 야외에서도 가시성이 우수
Applications
- • 모든 종류의 동축케이블과 Twisted-pair 케이블 테스트
- • 케이블의 오픈, 쇼트, 꼬임, 쉴드 손상, 햇빛과 자외선에 의한 손상, 수분 유입, 커넥터 품질 저하 등 시스템의 성능을
저하시키는 모든 현상 탐지 - • CATV, Power, Telephony 케이블
- • 선박, 항공기 등의 케이블 유지보수
- • 무선통신 설비의 케이블 유지보수
- • PCB 특성 분석
- • TDR 센서 어플리케이션(토양 수분측정, 지구과학 분야 등)
- • 원격 감시 분야
|
CT100B-BNC, CT100B-SMA, CT100HF |
|
|---|---|
|
TDR pulse |
Step-rise, 300 mV into 50Ω load |
| Risetime (20-80%) |
60 us(CT100HF), 100 ps(CT100B-BNC), 80 ps(CT100B-SMA) |
|
Timebase Resolution |
760 fs |
|
Timebase Jitter |
< 1ps rms |
|
Sampling AD Resolution |
16 bits |
|
Horizontal Range |
약 0~9 km (0~30,000 ft) |
|
Horizontal Scale |
약 0.00001~125 m/div (0.003~400 ft/div) |
|
Horizontal Accuracy |
< 1% or < 1 mm |
|
Cursor Resolution |
0.076 mm (1.003 inch) |
|
Velocity of Propagation |
0.250000 to 1.000000 |
|
Velocity of Propagation Resolution |
0.000001 |
|
Vertical Range |
1.0 Ω to 1500.0 Ω |
|
Vertical Resolution |
< 1.0 Ω depending on scale |
|
Vertical Accuracy(typ) |
< 1% or < 1 Ω |
|
Measurement/Math |
Active cursor : Time to fault, distandce to fault, Ohms at cursor, Reflection coefficient, Return loss Waveform processing : Averaging(smoothing), Substraction, First derivative, FFT, 1 port S-parameter(S11/S22) |
|
Data storage |
internal 2 GB flash memory |
| Display |
4.3 inch Wide-QVGA TFT-LCD(LED Backlight) |
|
Power |
AC adapter or Internal NiMH battery (Battery life > 8 hour) |
|
Dimensions |
4.3 (H)x 11.5(W)x 6.9(L) in. (10.9x29.2x17.5 cm) |
|
Weight |
5.1 lbs.(2.3 kg), with cover/4.7 lbs. (2.2 kg), without cover |
