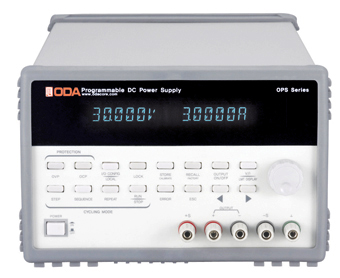

OPS Series는 차세대 고정밀, 고응답의 Programmable
DC Power Supply로 간편한 작동법 및 정밀한 DC 출력, 다양한 PC응용, 견고한 내구성, 다양한 보호 회로 등을 갖추어 디지털
시대의 산업 현장, 연구소, 교육기관 등 여러 분야에 걸쳐 사용이
가능한 제품입니다.
4digit의 Display Resolution으로 정밀하고 안정적인 고효율의 전원공급기를 사용해보시기 바랍니다.
|
|
특징
|
|

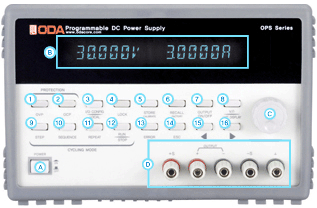

① Over Voltage Protection Key
② Over Current Protection Key
③ I/O CONFIG 또는 LOCAL Key
④ LOCK Key
⑤ 현재 상태 저장 또는 Calibration Key
⑥ 메모리 저장상태 복귀 또는 Factory Key
⑦ 출력전압/전류 ON/OFF
⑧ 전압/전류 선택 또는 Limit Display Key
⑨ Cycling mode의 STEP설정 Key
⑩ Cycling mode의 SEQUENCE제어 Key
⑪ Cycling mode의 반복설정 Key
⑫ Cycling mode의 RUN/STOP Key
⑬ Error message Display Key
⑭ Menu Escape Key
 전압/전류 Cursor 또는 메뉴변경 Key
|
|
ⓐ 파워 스위치
ⓒ 조정 엔코더
|
ⓑ 표시 디스플레이
ⓓ 출력단자
|
|
 |
과전압(OVP) / 과전류(OCP) 보호 |
| |
동작상태(전압,전류,OVP,OCP)를 10개까지 저장(Store)및 복귀(Recall) |
| |
에러메세지 10개까지 저장 및 확인 |
| |
자가진단 테스트 모드 |
| |
Cycling mode 메모리 100개지원(전압,전류,기울기 및 유지시간) |
| |
내부교정 필요없이 외부 Software 교정지원 |
| |
Factory 기능제공(메모리 초기화 및 교정데이터 백업 및 복구) |
| 강력한 저장 기능을 활용하자! |
OPS Series는 사용자가 설정한 전압 및 전류, OVP, OCP를 10개 까지 저장(Store) 및 복귀(Recall)할 수 있습니다.
전문 엔지니어가 아니더라도, 미리 설정하여 저장해둔 데이터를 Recall 기능으로 생산 및 제품검사, 신뢰성 테스트에
활용하실 수 있습니다. |
| 우리 회사의 생산성은 업계 몇위일까? |
자사 Programmable DC Power Supply는 1초 안에 30대 이상 양품 판정을 할 수 있어 FA시스템을 구축에 최적입니다.
본 제품만으로 미세하고 정밀한 소스원을 공급할 뿐만 아니라 24bit ADC가 내장되어 있어 미세한 전압 및 전류까지 측정하기 때문에 외부에 별도의 전압/전류 측정장치가 필요없이 예산을 줄일 수 있습니다. |
 |
업그레이드 된 안정성을 체험해 보세요
OPS Series에 적용된 온도 보상 회로 및 실시간 측정 보상 회로에 의해서 장시간 테스트
중 장비의 내부 온도 변화 또는, 외부의 어떤 영향을 받더라도 셋팅된 설정 전압을 유지하며 보다 정확하고 안정적으로 테스트 할 수 있습니다.
|
 |
이젠 안심하고 쓰세요 [Protection Mode]
OPS Series에 탑재된 과전압(O.V.P)및 과전류 (O.C.P)모드를 활용하면 과전압 또는 과전류가 출력되었을때 출력을 차단하여 부하원을 보호하고 사용자의 부주의나 장시간의 테스트시에도 안전하게 사용할 수 있으며, 사용자의 부주의로 인한 오작동을 막아 생산라인의 불량률을 줄일 수 있습니다.
|
제품정보
 |
Detail description
|
|
 |
왜? 출력 전압이 셋팅 전압과 다를까요? |
|
Remote Voltage Sensing
V-Sensing을 제공하지 않는 전원공급기는 사용자가 원하는 만큼 정확하지 않
을 수 있습니다. ODA Technologies 의 Programmable DC Power Supply는
V-Sensing (Remote Voltage Sensing) 기능을 제공하여, 케이블 등의 고유저
항 성분에 의해 손실되는 전압을 보상 출력하여 더욱 정밀한 전원 공급이 가능
합니다. |
|
 |
이제 출력 셋팅 후 Delay없이 바로 측정하세요! |
|
경쟁사 제품은 정확한 측정값을 얻기 위해서 셋팅 명령 후 일정시간 Delay 가
필요했습니다.
셋팅 명령을 내려도 Analog Controller의 응답성이 늦어 출력 전압이 상승하고
있는 도중 측정을 하게 되는 실수라 할 수 없는 오류를 범하게 됩니다.
따라서 완벽한 출력전압 및 전류의 셋팅이 끝날때까지 기다렸다가 측정을 해야
오류를 범하지 않는 데이터 수집이 가능했습니다.
자사의 프로그래머블 파워서플라이는 0V에서 15V 셋팅을 하는데 2ms면 충분
합니다.
|
 |
프로그램 개발 인력이 없어도 가능합니다. |
|
Cycling Mode TEST!
OPS Series에 제공되는 Cycling Mode는 전압, 전류의 기울기 및 유지 시간을
100개까지 저장할 수 있도록 메모리가 제공됩니다.
Cycling Mode를 활용하면 Windows Application을 제작하지 않아도 손쉽게
제품의 장시간 신뢰성 테스트를 위한 시스템을 구축할 수 있습니다.
또한 신뢰성 테스트 외에도 기계장치 및 설비에 전압 및 전류가 각각 다른 전원을 정확한 시간에 규칙적으로 공급할수 있습니다. |
|
 |
삼각파 구현 |
|
Arbitrary Funtion Generator의 입력 전압을 Analog Input으로 받아 삼각파의
출력을 구현할 수 있습니다.
|
|
설명서
|
|
Specification
|
전류
전압 |
1A |
2A |
3A |
5A |
10A |
30A |
50A |
100A |
200A |
500A |
| 9V |
OPS-91 |
OPS-92 |
OPS-93 |
OPS-95 |
OPS-910 |
OPS-930 |
OPS-950 |
OPS-9100 |
OPS-9200 |
OPS-9500 |
| 18V |
OPS-181 |
OPS-182 |
OPS-183 |
OPS-185 |
OPS-1810 |
OPS-1830 |
OPS-1850 |
OPS-18100 |
OPS-18200 |
OPS-18500 |
| 30V |
OPS-301 |
OPS-302 |
OPS-303 |
OPS-305 |
OPS-3010 |
OPS-3030 |
OPS-3050 |
OPS-30100 |
OPS-18200 |
OPS-30500 |
| 50V |
OPS-501 |
OPS-502 |
OPS-503 |
OPS-505 |
OPS-5010 |
OPS-503 |
OPS-5050 |
OPS-50100 |
OPS-50200 |
OPS-50500 |
| 80V |
OPS-801 |
OPS-802 |
OPS-803 |
OPS-805 |
OPS-8010 |
0OPS-8030 |
OPS-8050 |
OPS-80100 |
OPS-80200 |
OPS-80500 |
| 100V |
OPS-1001 |
OPS-1002 |
OPS-1003 |
OPS-1005 |
OPS-10010 |
OPS-10030 |
OPS-10050 |
OPS-100100 |
OPS-100200 |
OPS-100500 |
| 150V |
OPS-1501 |
OPS-1502 |
OPS-1503 |
OPS-1505 |
OPS-15010 |
OPS-15030 |
OPS-15050 |
OPS-150100 |
OPS-150200 |
OPS-150500 |
| 200V |
OPS-2001 |
OPS-2002 |
OPS-2003 |
OPS-2005 |
OPS-20010 |
OPS-20030 |
OPS-20050 |
OPS-200100 |
OPS-200200 |
OPS-200500 |
| 300V |
OPS-3001 |
OPS-3002 |
OPS-3003 |
OPS-3005 |
OPS-30010 |
OPS-30030 |
OPS-30050 |
OPS-300100 |
OPS-300200 |
OPS-300500 |
| 500V |
OPS-5001 |
OPS-5002 |
OPS-5003 |
OPS-5005 |
OPS-50010 |
OPS-50030 |
OPS-50050 |
OPS-500100 |
OPS-500200 |
OPS-500500 |
Parameter
Model |
OPS-303 |
OPS-305 |
OPS-307 |
OPS-3010 |
| Output rating |
0~30V, 0~3A |
0~30V, 0~5A |
0~30V, 0~7A |
0~30V, 0~10A |
| Resolution |
| Programming/Readback |
≤ 250㎶ / ≤ 30㎂ |
≤ 250㎶ / ≤ 50㎂ |
≤ 250㎶ / ≤ 70㎂ |
≤ 250㎶ / ≤ 100㎂ |
| Display Meter |
1mV / 100㎂ |
1mV / 100㎂ |
1mV / 1mA |
1mV / 1mA |
| Programming Accuracy (@25℃ ±5℃)±(%of output + offset) |
| Voltage |
0.05% + 10mV |
0.05% + 10mV |
0.05% + 10mV |
0.05% + 10mV |
| Current |
0.15% + 5mA |
0.15% + 5mA |
0.2% + 10mA |
0.2% + 10mA |
| Read-back Accuracy (@25℃ ±5℃)±(%of output + offset) |
| Voltage |
0.05% + 5mV |
0.05% + 5mV |
0.05% + 5mV |
0.05% + 5mV |
| Current |
0.08% + 3mA |
0.08% + 3mA |
0.15% + 5mA |
0.15% + 5mA |
| Ripple & Noise |
≤ 2mVp-p, ≤ 2mArms |
≤ 2mVp-p, ≤ 2mArms |
≤ 2mVp-p, ≤ 2mArms |
≤ 2mVp-p, ≤ 2mArms |
| Load Regulation |
2mV, 500㎂ |
2mV, 500㎂ |
2mV, 500㎂ |
2mV, 500㎂ |
| Line Regulation |
500㎶, 500㎂ |
500㎶, 500㎂ |
500㎶, 500㎂ |
500㎶, 1mA |
| Command Processing Time |
＜32ms |
＜32ms |
＜32ms |
＜32ms |
| Voltage Programming Speed(No load) |
| Rising time |
≤ 7.5V/㎳ |
≤ 7.5V/㎳ |
≤ 7.5V/㎳ |
≤ 7.5V/㎳ |
| Falling time |
≤ 3V |
≤ 3V/㎳ |
≤ 3V/㎳ |
≤ 3V/㎳ |
| Transient Response time |
Less than 50㎲ for output to recover to within 15mV following a change in output current from full load to half load or vice versa |
| 공통사항 |
RS-232C attached by default |
| Option |
RS-232C 기본장착
후면출력, 입력전원(AC100,AC110,AC230), RS-485 통신, RS-485 to RS-232C Converter
Analog Signal Input, Analog Signal Output, V-Sensing, OVP, OCP 랙마운트 키트, RS-232C Cable |
|
|
|
|
|
|
|
