CT100HF, CT100

TDR pulse

Step-rise, 300mV into 50Ω load

Risetime(20~80%)

60ps(CT100HF), 100ps(CT100)

Timebase Resolution

760fs

Timebase Jitter

<1ps rms

Sampling AD Resolution

16bits

Horizontal Range

약 0~9km (0~30,000ft)

Horizontal Scale

약 0.0001~125m/div (0.003~400ft/div)

Horizontal Accuracy

<1% or <1mm

Cursor Resolution

0.076mm (1.003inch)

Velocity of Propagation

0.250000 to 1.000000

Velocity of Propagation Resolution

0.000001

Vertical Range

1.0Ω to 1500.0Ω

Vertical Resolution

<0.1Ω depending on scale

Vertical Accuracy(typ)

<1% or 1Ω

Measurement/Math

Active cursor: Time to fault, distance to fault, Ohms at cursor, Reflection coefficient, Return loss
Waveform processing: Averaging(smoothing), Sunstraction, First derivative, FFT, 1 port S-parameter(S11/S22)

Data storage

internal 2GB flash memory

Display

4.3inch Wide-QVGA TFT-LCE (LED Backlight)

Power

AC adapter or Internal NiMH battery (Battery life>8hour)

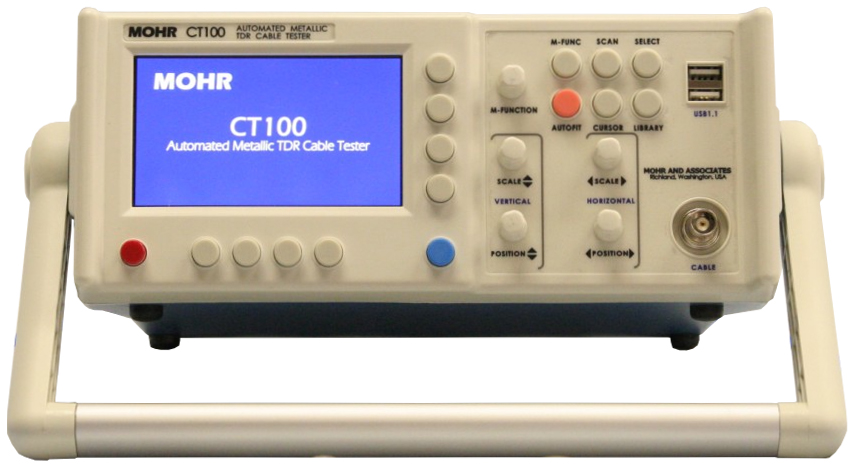

CT100 시리즈 TDR 케이블 테스터
(Metallic TDR Cable Testers)

Tektronix^®의 1502C를 대체하는 차세대 TDR 장비

신제품인 CT100과 CT100HF는 업계에서 가장 분해능이 뛰어난 휴대형 TDR 장비로서, 마이크로웨이브, RF와 디지털 시스템에서 사용되는 모든 종류의 동축 케이블과 Twisted-pair 케이블, 커넥터 부분을 측정하도록 설계되었습니다. 이 장비는 Tektronix의 1502C의 모든 성능을 뛰어넘는 유일한 휴대형 장비로서, 보다 향상된 TDR 분석, 데이터 저장, 연결성, 편리성을 제공합니다.

CT100 시리즈 TDR 장비는 어느 경쟁제품보다도 8~10배 뛰어난 시간/거리축 분해능과 100~1000배 우수한 고장 지점 탐지 분해능을 가지고 있고, 주파수도메인 장비(Frequency-Domain Reflectomter)와 유사한 수 GHz의 고대역폭과 뛰어난 케이블 고장 탐지 감도와 정밀도를 보여줍니다.

장비의 빠른 Risetime과, 고분해능의 시간축, 정밀한 16비트 ADC의 임피던스 측정 능력은 여러분의 시스템이 고장을 일으키기 전에, 케이블과 커넥터의 미세한 변화를 탐지할 수 있게 해줍니다. CT100시리즈의 혁신적인 주요 기능은 아래와 같습니다. 또한 CT100 시리즈 Features에서 더 많은 정보를 보실 수 있습니다.

애플리케이션

• 모든 종류의 동축케이블과 Twisted-pair 케이블, 도선 종류의 테스트
• 케이블의 오픈, 쇼트, 꼬임, 쉴드 손상, 열에 의한 손상, 햇빛과 자외선에 의한 손상, 수분 유입, 커넥터의 불완전한 결합, 케이블과 커넥터 품질 저하 등 시스템의 성능을 저하시키는 모든 현상 탐지
• CATV, Power, Telephony 케이블 측정
• 선박, 항공기, 차량 등의 케이블 유지보수
• 무선통신 설비의 케이블 유지보수
• PCB 특성 분석
• TDR 센서 어플리케이션(토양 수분측정, 지구과학 분야 등)
• 원격 감시 분야

TDR 성능(Specifications)

• Step-rise, 최소 60 ps risetime (20-80%, CT100HF)
• 테스트 대역폭 > 8.3 GHz (CT100HF)
• 순간적인 결함 탐지를 위한 500 Hz 프레임 속도
• 75 µm (0.003 in) 수평 커서분해능(VoP 0.66)
• 정밀한 임피던스 측정을 위한 16-bit 샘플링

주요 기능 (Key features)

• 현재 베타 적용중! -- 주파수 도메인으로 return loss/VSWR, insertion loss, cable loss, S11/S22 S-parameters를 측정하기 위한 FFT Math Package
• Live LAN/WAN/Internet streaming and remote control. 수백킬로미터 떨어진 거리에서도 측정 가능한 원격 운용 기능
• AutoFit™ 버튼은 어떤 길이의 케이블이라도 한 번에 화면에 파형을 조정
• 두 개의 커서로 간단하게 두 지점의 임피던스 차이, return loss, 불량지점 거리 계산을 쉽게
• 수천 개의 파형을 저장하여 차후 저장된 파형간 혹은 저장 파형과 측정파형간 확대/축소, 비교, 연산등을 수행
• 버튼 하나만 물러 쉽게 반복 측정을 수행할 수 있는 Configuration library
• CT Viewer™ software로 측정 TDR데이터를 PC로 다운로드하고, 추후 추가분석 수행

쉽고 또한 정확한 측정을 위한 디자인

• 밝은4.3인치 컬러 TFT-LCD의 높은 가독성
• Intuitive multifunction key panels simplify TDR use. 직관적인 다기능 키패널로 손쉽게 TDR을 사용
• 가벼운 휴대형 장비로 외장형 배터리 팩과 함께 하면 재충전 없이도 장시간 사용
• 10/100 이더넷으로 네트웍이나 PC로 연결
• USB 포트를 이용해 마우스, 키보드, 저장매체, 바코드 리더를 사용

General TDR Options

• CT100, ESD 보호를 위한 Self-grounding BNC 커넥터
• 전기적으로 견고한 구조되어 있고, 현장과 생산라인, 연구실에서 광범위한 동축케이블과 Twisted-pair 케이블의 고성능 테스트용으로 설계. Tektronix 1502C의 모든 성능을 뛰어넘음.
• CT100HF, 스테인레스 스틸 SMA test 커넥터
• CT100의 고대역폭 버전으로 테스트 커넥터가 스테인레스 스틸 SMA 로 되어 있고, TDR 장비의 risetime이 더욱 빠르므로 고대역 케이블과 커넥터를 벤치탑 TDR 장비 수준의 성능으로 측정

기본 구성품 (장비에 포함)

• CT Viewer™ TDR 파형 분석 소프트웨어
• CT100/CT100HF 사용자 매뉴얼
• CT Viewer™ 사용자 가이드
• 소프트 운반 가방-장비와 액세서리, 매뉴얼, 소형 키보드를 보관 및 운반
• Calibration 키트
• 측정용 정밀한 동축 케이블과 장비 성능 점검을 위한 BNC/SMA 아답터
• NIST-Traceable Calibration Certificate
• 12개월 품질 보증

추가 가능한 옵션 액세서리

• 소형 키보드
• 하드 케이스
• BNC RF Adapter Kit
• 정밀한 BNC RF adapters 로 범용 커넥터와 동축케이블의 테스트에 사용: BNC-BNC, N-N, SMA-SMA, BNC-N, SMA-BNC, SMA-N, and SMA-TNC. 플라스틱 케이스와 함께 제공. CT100과 사용하기에 적합
• SMA RF Adapter Kit
• 정밀한 SMA RF adapters 로 범용 커넥터와 동축케이블의 테스트에 사용: SMA-SMA, SMA-BNC, SMA-N, and SMA-TNC. 플라스틱 케이스와 함께 제공. CT100HF와 사용하기에 적합
• 임피던스 매칭 아답터 키트
• 통상적인 동축케이블 측정 시에는 필요하지 않지만, 특별한 경우 측정 케이블과 아주 정밀한 임피던스 매칭을 해야 할 경우 사용.
• Adapter 50 Ω to 75 Ω, CT100-AC-I5075
• Adapter 50 Ω to 93 Ω, CT100-AC-I5093
• Adapter 50 Ω to 125 Ω, CT100-AC-I50125
• 추가 외장 배터리 팩(2700 mAh)
• 향후 옵션 추가 예정으로 장비 상단에 추가로 장착.

^* 통상적인 시스템의 상승시간은 반사파형의 상승시간을 측정한다.

^† 측정 가능한 케이블의 길이는 케이블의 신호감쇄특성에 따라 제한을 받는다. 보통 트위스티드 패어(Twisted-pair)나 동축 테이블의 경우 최소 3km(10,000ft) 정도는 측정이 가능하다.

^† 외장 핫스왑(Hot Swap) 배터리팩을 사용하면, CT100은 전원케이블 없이 거의 무제한 연속 사용할 수 있다.

크기
4.3(H) x 11.5(W) x 6.9(L) in.
(10.9 x 29.2 x 17.5 cm)

무게
5.1 lbs. (2.3 kg), 커버 포함
4.7 lbs. (2.2 kg), 커버 미포함

동작환경
동작 온도 : 0°C to +50°C (typ. -20°C to +60°C)
보관 온도 : -20°C to +60°C

규격

Complies with all applicable EU directives, as specified by the Declaration of Conformity supplied with the instrument.

Complies with Canadian ICES-003.

MIL-SPEC Compliance: Exceeds all MIL-PRF-28800F Class 3 instrument requirements for shipboard, submarine, shore, and Marine Corps applications.

Safe for explosive atmosphere use per MIL-STD-810G 511.5 (+55°C, sea level to 4600 m).

CT100 Automated Metallic TDR Cable Tester Features

CT100 시리즈 TDR 케이블 테스터는 차세대 TDR 기술과 간편한 소프트웨어의 기능, 긴 배터리 수명, 밝은 컬러 화면과 인체공학적 디자인의 혁신적인 제품입니다.

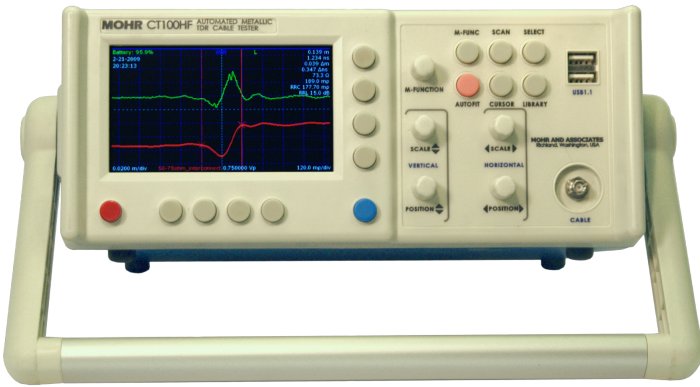

그림 1 -- CT100HF TDR, SMA test port.
붉은색 파형은 50-75 Ω SMA 동축 커텍터의 TDR 파형을 고분해능으로 미리 저장해 둔 것입니다. 이 파형은 위치조정, 크기조정이 자유롭습니다. 녹색 파형은 저장해 두었던 붉은색 파형의 연산파형입니다.

그림 2 -- 스캔하여 저장해둔 파형으로 케이블의 미세한 불량을 포착.

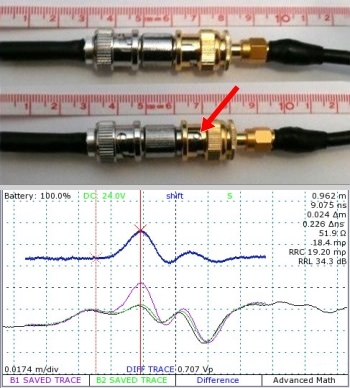

아래쪽 파형(녹색)은 완전하게 채결된 BNC-SMA 동축 커넥터 부분의 저장된 파형입니다. 추후 측정한 파형(보라색)은 BNC-SMA 아답터의 Female BNC커넥터 부분에서 앞서와는 다른 임피던스 변화를 보이고 있습니다. 이 부분은 여전히 연결은 되어 있으나, 커넥터가 잠겨 있지 않습니다. 두 파형의 차이는 푸른색 파형과 같이 연산하여 볼수 있으며, 부분적인 케이블의 불량을 찾아낼 수 있습니다. 마지막으로 아래의 검은색 파형은 현재 측정중인 파형으로 풀어진 커넥터를 다시 잠근 후 측정한 것으로 저장해 두었던 녹색파형과 일치하는 것을 볼 수 있습니다.

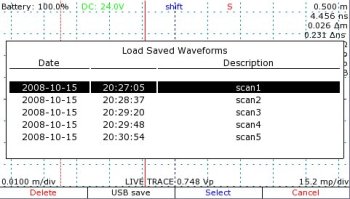

그림 3 -- 저장된 TDR 파형 라이브러리(맨위) : S저장된 TDR 파형은 크기와 위치 조정이 가능하고, 다른 저장 파형이나 측정중인 파형과 비교가 가능합니다.

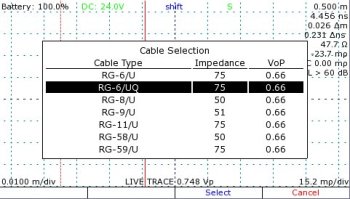

케이블 타입 라이브러리 (중간) : 업계 표준 동축케이블과 Twisted pair 케이블의 타입을 선택하여 측정할 수도 있고, 사용자 지정 특성을 저장해 놓을 수도 있습니다.

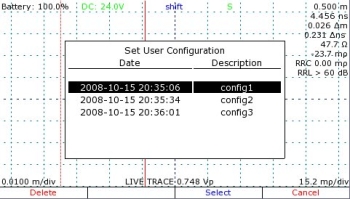

Configuration 라이브러리 (맨아래) : 수평, 수직 위치, 크기, 커서 위치와 다른 TDR 세팅 조건 저장해 놓고 버튼 하나로 불러와 빠르고 쉽게 세팅할 수 있습니다. 각 케이블 타입에 따른 자주 사용하는 다른 조건들을 저장해 두어 세팅 시간을 절약하세요.

비교할 수 없는 고분해능의 스텝 TDR 성능

• 스텝 펄스의 60 ps (CT100HF) 또는 100 ps (CT100) 20-80% reflected risetime 은 다른 어떤 장비보다도 8~10배 우수한 TDR거리 분해능을 제공합니다.
• 수평 커서의 0.76 ps 해상도는 케이블의 길이에 관계없이 동일하며, 일반적인 동축케이블(Vp=0.66)에서 케이블 길이와 고장지점을 75 µm해상도로 정밀하게 측정할 수 있습니다. 이 성능은 다른 어떤 장비보다 100~1000배 뛰어난 성능입니다.
• 정밀한 16-bit 샘플링과 측정범위 1Ω~1000 Ω 에 걸쳐 업계 최고의 임피던스 정확도1%를 자랑합니다.
• 최대250 kHz인 순차 샘플링 속도 (최대 500 frames/sec에서)는 케이블과 커넥터의 순간적인 임피던스 변화를 탐지하고 이상적인 디지털 필터를 사용할 수 있게 해 줍니다.
• 케이블 길이를 더 정밀하게 측정해야 합니까? CT100 시리즈는 VoP를 6 digit까지 입력할 수 있어, 75µm 해상도로 커서 값을 읽을 수 있습니다. 어떤 길이의 케이블이라도 비교할 수 없는 정확도로 길이를 측정할 수 있습니다.

혁신적으로 시간을 절약해주는 기능들

두 개의 커서로 빠르게 비교 측정을 할 수 있습니다. (그림 1, 2)

• 다기능 노브(M-func knob)를 이용한 Shift 기능으로 수평축으로 파형을 이동시킵니다. 스캔한 파형을 선택했을 때에는 다른 파형들과 따로 독립적으로 위치를 옮길 수 있습니다.
• 아래와 같은 특정 기능이 할당된 버튼으로 메뉴 탐색 시간 절약
  • M-Func -- 다기능 선택 노브.
  • Scan -- 스캔 메뉴를 활성화.
  • Library -- 저장된 파형, 메뉴 구성, 케입블 정보를 불러옴.
  • Select -- 화면 내의 TDR 파형들(Live나 스캔 파형)을 선택.
  • AutoFit -- 연결된 케이블의 위치와 스케일을 화면에 자동조정.
  • Cursor -- T커서를 선택.

케이블 스캔

• 고해상도로 케이블을 스캔하여 파형 라이브러리에 저장한 후, 추후 라이브 파형이나 다른 저장된 파형과 언제든지 비교할 수 있습니다. 장비 자체에서 수행할 수도 있고 CT Viewer™ 소프트웨어가 설치된 사무실 PC에서 편리하게 수행할 수 있습니다.
• 스캔한 TDR 파형을 다른 파형들과 직접 비교하기 위해, 파형의 위치를 옮기거나 수직축 스케일을 바꿀 수 있습니다.
• 두 파형의 차이, FFT, 1차 도함수 등 파형 연산을 할 수 있습니다.

셋업 저장과 케이블 라이브러리

• 산업 표준 타입의 케이블 라이브러리에서 해당 케이블의 정보를 불러와 측정할 수 있습니다. 사용자의 새로운 케이블 정보는 6 digit의 정밀한 VoP값과 함께 저장할 수 있습니다.(그림 3 중간)
• 케이블 테스트를 하기 위한 세팅 시간을 절약하십시오. 커서의 위치, 수평/수직 비율과 다른 조건들을 고유의 이름으로 라이브러리에 저장하여 언제든지 다시 불러올 수 있습니다. 갯수에 거의 제한 없이 원하는 만큼 저장할 수 있습니다. (그림 3 맨 아래)

통신 기능과 공동작업

• 인터넷을 통한 실시간 TDR 파형 스트리밍과 원격기능으로 옆 사무실이나 전세계 어디서든 CT100을 원격제어 할 수 있습니다.
• 장비에 저장된 TDR 파형들을 이더넷이나 USB 인터페이스를 통해 CT Viewer™가 설치된 윈도우즈 PC로 전송할 수 있습니다.
• CT Viewer™ 소프트웨어를 통해 동료들과 TDR파형을 공유하고 비교할 수 있으며, 인터넷을 통해 최신기능으로 장비를 업그레이드 할 수 있습니다.
• 전면 패널의 USB 포트는 바코드 리더, 키보드, USB 메모리 스틱 등에 사용할 수 있습니다.

CT100 시리즈 TDR용 CT Viewer™ TDR software

CT Viewer™는 TDR 파형 분석용 소프트웨어로 마이크로소프트사의 Windows® XP / Vista PC에서 동작합니다. 이 소프트웨어로 CT100이나 다른 TDR 장비에서 측정한 TDR 파형 데이터를 저장하고, 조정하고, 분석하고 비교할 수 있습니다. CT Viewer™는 CT100 시리즈 TDR 장비 구매시에 기본으로 포함되며, 인터넷을 통한 실시간 측정파형 스트리밍과 원격조정기능을 제공합니다. CT Viewer™를 이용해 케이블 테스트 방법을 어떻게 바꿀 수 있는지 보여드립니다.

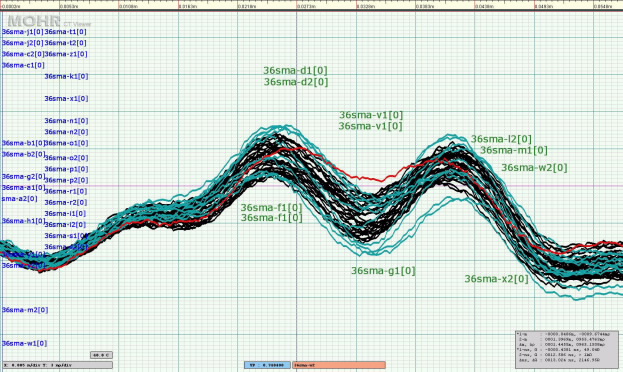

그림 1 -- CT Viewer™ 화면. 여러개의 50 Ω SMA 커넥터의 TDR 측정 파형을 QC 검사를 위해 소프트웨어에 불러왔다. 제조상 발생한 약간의 임피던스의 차이가 발견되고 있다. 동일하다고 생각되는 케이블이나 커넥터를 사용했음에도, 이러한 작은 차이가 중요하고 민감한 시스템(Mission-critical System) 에서 오류를 발생시킬 수 있는 것이다. CT Viewer™는 케이블과 커넥터 제조업체에게는 제조공정을 개선하고, 사용자에게는 확실한 품질을 검사할 수 있게 하여 오늘날 마이크로웨이브/RF와 디지털 시스템에서 요구되는 성능과 품질을 확보할 수 있게 해 준다.

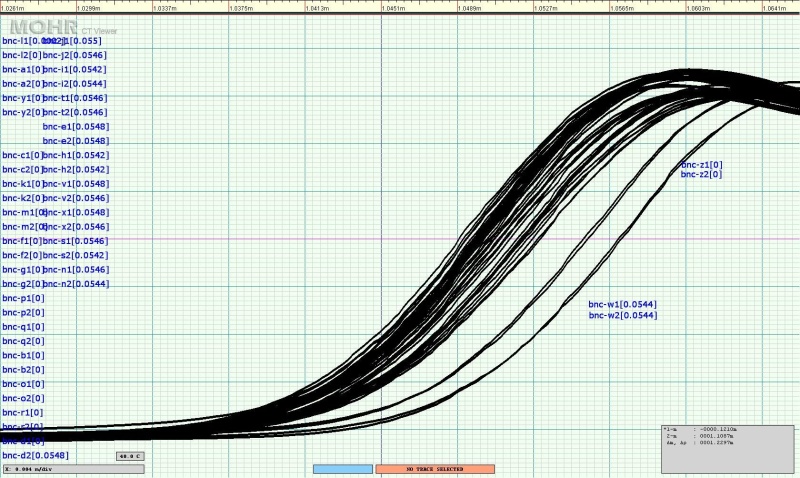

그림 2 -- CT Viewer™ 화면. 1m 길이의 50 Ω BNC 동축케이블들의 전기적 길이를 비교한 화면으로 케이블 종단의 오픈된 지점을 보여준다. 수평축은 스케일은 한 칸에 4mm로 설정되어 있다. 비교적 짧은 길이의 케이블임에도 불구하고 약 8mm까지 전기적 길이 차이를 보이는 케이블들이 있다. 그 이유는 제조상의 결함으로 실제 길이가 다르게 절단된 것으로 판명되었다. CT Viewer™로 모든 종류의 케이블과 커넥터에 대해 대량의 QA/QC 검사를 쉽게 수행할 수 있다.

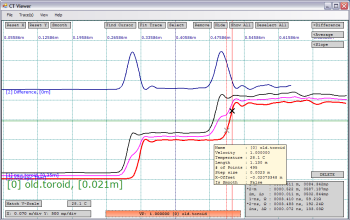

그림 3 -- CT Viewer™ 화면. 두 유사한 TDR 파형(검정색과 붉은색)이 로딩되어 있다. 두 파형의 좌측 에지는 장비내부의 발생 스텝 신호이고 우측의 에지는 케이블의 종단 오픈 파형이다. CT Viewer™의 기능을 보여주기 위해 붉은색 파형을 오른쪽으로150ps 이동시켰고, 두 파형의 차이( Difference)을 계산한 파형(파란색)을 생성하였다. 두 파형의 평균(보라색) 파형도 생성하였다. 두 커서는 종단 오픈 스텝의 상승시간(Rise time)을 측정하고 있다.

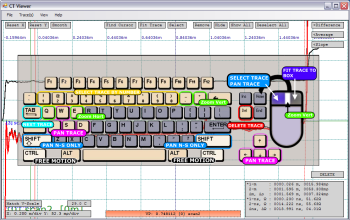

그림 4 -- 도움을 부른 CT Viewer™ 화면. 키보드와 마우스를 이용해 소프트웨어와 파형을 쉽게 제어할 수 있다.

빠르고 쉽게 모든 TDR 파형 데이터를 처리

• CT100시리즈의 TDR 파형을 10/100 Ethernet, USB, 또는 USB 메모리를 이용해 소프트웨어로 전송하고 사무실에서 파형을 비교할 수 있다. 현장에서의 비교를 위해 소프트웨어로부터CT100 장비로 파형을 전송할 수도 있다.
• 표준 CSV 포맷으로 저장된 어느 TDR 장비의 파형도 불러올 수 있다.
• CT Viewer™ 는 신뢰성 높은 Microsoft® SQL Server® 를 이용한 데이터베이스로 TDR 측정 데이터를 보관한다.

TDR 파형을 조작, 비교, 분석

• CT Viewer™는 CT100 시리즈 TDR 장비가 처리하는 모든 기능을 처리한다.
• 독립적인 파형 이동과 크기 조절, 고장 거리 측정, 커서를 이용한 임피던스, 반사계수 등 TDR 파형의 분석기능
• 6자리의 VoP (Velocity of Propagation) 입력으로 정밀한 거리 측정
• 저장한 TDR파형에 대한 subtraction (difference), derivative, 기타 수학적 연산 수행
• Ethernet을 이용한 TDR 파형의 실시간 스트리밍과 LAN/ WAN, Internet을 통한 원격제어가 가능해 전세계 어디에서나 엔지니어의 조언을 받을 수 있다.

CT Viewer™ 소프트웨어로 TDR 케이블 테스트를 향상

• TDR파형의 획득과 파형의 분석 업무를 분리함으로써, 현장에서의 효율성을 극대화할 수 있다. 최소한의 교육으로도 현장에서 CT100을 이용해 TDR 파형을 스캔하여 저장할 수 있으며, 저장된 고품질의 TDR 데이터는 CT Viewer™ 에서 원격 또는 차후에 경험이 풍부한 엔지니어에 의해 자세히 분석될 수 있다.
• 케이블과 케이블 하네스의 TDR 파형 기록을 유지하여, 이전 파형과 빠르게 비교함으로써 신호품질을 저하시키는 사소한 성능저하를 탐지할 수 있다. 사소한 신호품질의 저하는 시스템의 성능을 감소시키고, 중대한 고장의 잠재적인 요인이 될 수 있다.
• 완전하고 정확한 케이블의 기록을 통해 QA/QC 의 업무의 품질을 향상시킬 수 있다.
