주요스펙

대역폭
- 16GHz
- Tr = 27.1psec

범위
- DC 감쇠 비율 : 6:1(3:1 200Ω ZIF 팁 포함)
- 입력 전압 범위: 1.6Vpp(0.8Vpp 200Ω ZIIF 팁 포함)
- 입력 공통 모드 범위: DC 전압 ±12V 250Hz까지, ±2.5V >250Hz(DC 전압 ±6V 250Hz까지, ±1.25V >250Hz 200Ω ZIF 팁 포함)
- 오프셋 범위: ±16V(싱글 엔드 신호 프로빙 시)

입력 임피던스
- DC 입력 저항: R diff = 100kΩ ±2%, R se = 50kΩ ±2%
- 입력 저항 @ >10kHz : R diff = 1kΩ, R se = 500Ω
- 입력 캐패시턴스: C diff = 32fP, C se = 48 fP(ZIF 프로브 헤드 포함)

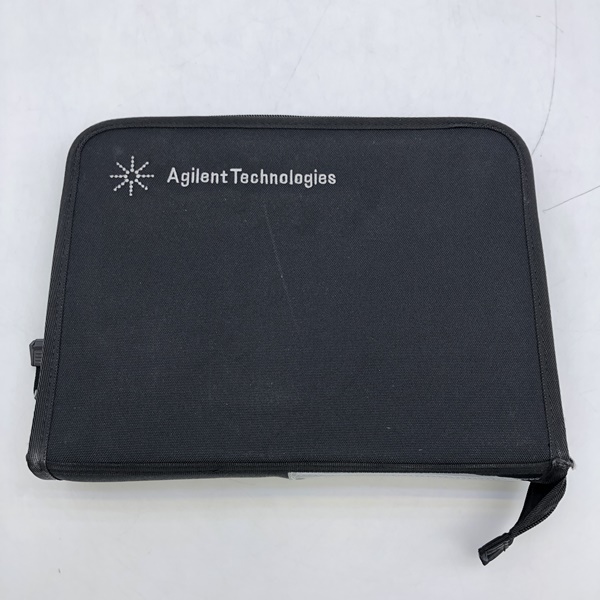

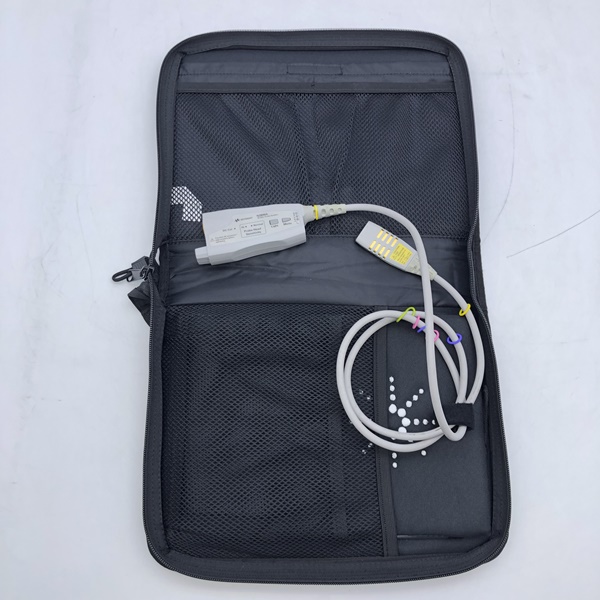

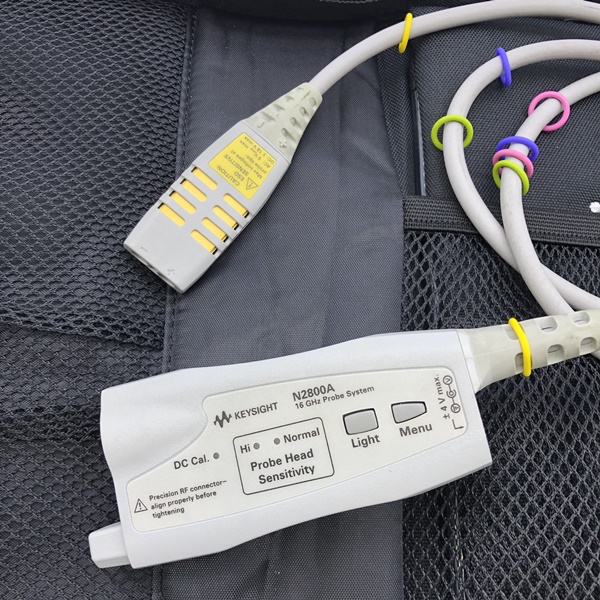

본 제품의 실제 사진입니다.
