DC 전원 공급기 EX-TB 시리즈
Switching Type Programmable DC Power Supply
고성능 고효율의 Compact한 사이즈의 제품
EX-TB Series는 벤치탑 사이즈로 고성능, 고효율 단일 출력의 직류전원 Programmable DC Power Supply입니다. RS-232C, RS-485(RJ-45 Type) Remote Interface를 통한 제어를 위해 SCPI Protocol을 제공합니다. EX-TB Series는 산업현장, 연구소, 교육센터기관 등 여러분야에 걸쳐 사용이 가능한 제품입니다.
- 제품 특징
- 제품 사양서

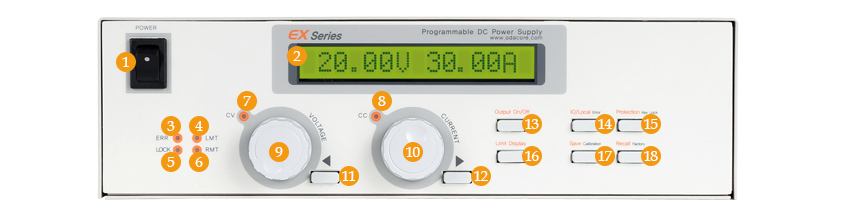

- 1. 메인전원 ON/OFF 스위치
- 2. 16Char 타입 LCD Display
- 3. Error 램프
- 4. Limit Display 램프
- 5. Key Lock 램프
- 6. Remote Interface 램프
- 7. CV 램프
- 8. CC 램프
- 9. 전압 조정 Encoder
- 10. 전류 조정 Encoder
- 11. 전압 Cursor 또는 메뉴변경 Key
- 12. 전류 Cursor 또는 메뉴변경 Key
- 13. 출력전압/전류 ON/OFF
- 14. IO/Local설정 및 Error Display Key
- 15. Protection 설정 및 Front-panel Lock Key
- 16. 전압/전류 설정값 Display Key
- 17. Save 또는 Calibration Key
- 18. Recall 또는 Factory Key
- Bench top size for up to 2.4KW power with 265mm(W) x 75mm(H)/150mm(H) x 404mm(D)
- 4-Digit Display Resolution
- 16×1 Big-Char Type LCD Display 장착
- 전압 및 전류 각각 조정 엔코더 제공
- OVP (Over Voltage Protection), OCP (Over Current Protection) Protection Mode 제공
- UVL (Under Voltage Lock), OVL (Over Voltage Lock), UCL (Under Current Lock), OCL (Over Current Lock)
- Calibration 기능제공 (수동 및 PC기반)
- Panel Lock 기능제공
- Memory Store & Recall 기능 제공(10개 저장 가능)
- Output ON/ OFF 기능 제공
- Limit Display 기능 제공
- 11가지의 다양한 Factory Mode 제공
- RS-232C, RS-485 통신 기본제공 (TCP/IP 통신 옵션)
- Single Phase, AC Input 220VAC ±10%
- COMPACT SIZE
- EX-TB Series는 EX Series보다 더 작은 Size로 개발 되었습니다.
벤치탑 사이즈에도 불구하고 EX Series와 같은 사양을 가지고 있습니다.
- PROTECTION MODE
- OVP, OCP 보호 Mode는 사용 중 과전압, 과전류가 출력 되었을때 출력을 차단하여 부하원을 보호합니다.
사용자의 부주의나 장시간의 테스트 시에도 안전하게 사용할 수 있습니다.
- DUAL CONTROL ENCODER
- 전압 및 전류에 각각 배정된 콘트롤 엔코더는 기존에 단일 콘트롤에 비해 보다 빠르게 설정을 가능하게 합니다.
처음 접하는 사용자도 쉽게 사용하도록 설계되어 광범위한 사용이 가능합니다.
- MEMORY STORE & RECALL
- 전문엔지니어가 아니더라도, 미리 설정하여 저장해둔 메모리를 호출하는 기능으로 제품검사에 쉽게 활용할 수 있습니다. 또한 사용자는 미리 저장했던 메모리를 호출하는 기능으로 신뢰성 테스트 및 다른 테스트 등에 이 모델을 사용 할 수 있습니다.
| MODEL | Voltage | Current | Watt | 견적 |
|---|---|---|---|---|
| EX20-30TB | 20 V | 30 A | 600 | EX20-30TB 견적담기 |
| EX20-60TB | 60 A | 1,200 | EX20-60TB 견적담기 | |
| EX20-90TB | 90 A | 1,800 | EX20-90TB 견적담기 | |
| EX20-120TB | 120 A | 2,400 | EX20-120TB 견적담기 | |
| EX30-20TB | 30 V | 20 A | 600 | EX30-20TB 견적담기 |
| EX30-40TB | 40 A | 1,200 | EX30-40TB 견적담기 | |
| EX30-60TB | 60 A | 1,800 | EX30-60TB 견적담기 | |
| EX30-80TB | 80 A | 2,400 | EX30-80TB 견적담기 | |
| EX50-12TB | 50 V | 12 A | 600 | EX50-12TB 견적담기 |
| EX50-24TB | 24 A | 1,200 | EX50-24TB 견적담기 | |
| EX50-36TB | 36 A | 1,800 | EX50-36TB 견적담기 | |
| EX50-48TB | 48 A | 2,400 | EX50-48TB 견적담기 | |
| EX60-10TB | 60 V | 10 A | 600 | EX60-10TB 견적담기 |
| EX60-20TB | 20 A | 1,200 | EX60-20TB 견적담기 | |
| EX60-30TB | 30 A | 1,800 | EX60-30TB 견적담기 | |
| EX60-40TB | 40 A | 2,400 | EX60-40TB 견적담기 |
| MODEL | Voltage | Current | Watt | 견적 |
|---|---|---|---|---|
| EX80-7.5TB | 80 V | 7.5 A | 600 | EX80-7.5TB 견적담기 |
| EX80-15TB | 15 A | 1,200 | EX80-15TB 견적담기 | |
| EX80-22.5TB | 22.5 A | 1,800 | EX80-22.5TB 견적담기 | |
| EX80-30TB | 30 A | 2,400 | EX80-30TB 견적담기 | |
| EX100-6TB | 100 V | 6 A | 600 | EX100-6TB 견적담기 |
| EX100-12TB | 12 A | 1,200 | EX100-12TB 견적담기 | |
| EX100-18TB | 18 A | 1,800 | EX100-18TB 견적담기 | |
| EX100-24TB | 24 A | 2,400 | EX100-24TB 견적담기 | |
| EX150-4TB | 150 V | 4 A | 600 | EX150-4TB 견적담기 |
| EX150-8TB | 8 A | 1,200 | EX150-8TB 견적담기 | |
| EX150-12TB | 12 A | 1,800 | EX150-12TB 견적담기 | |
| EX150-16TB | 16 A | 2,400 | EX150-16TB 견적담기 | |
| EX200-3TB | 200 V | 3 A | 600 | EX200-3TB 견적담기 |
| EX200-6TB | 6 A | 1,200 | EX200-6TB 견적담기 | |
| EX200-9TB | 9 A | 1,800 | EX200-9TB 견적담기 | |
| EX200-12TB | 12 A | 2,400 | EX200-12TB 견적담기 |
