로직 프로브 & 악세서리
> 메이커별제품 > Keysight > 로직 분석기
로직 분석기 로직 프로브 & 악세서리

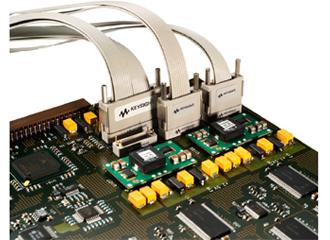

- 로직 분석기 측정의 정확도와 신뢰성은 프로빙 수준 정도밖에 되지 않습니다. 키사이트의 프로브는 키사이트 로직 분석기와 테스트 대상 시스템 간에 견고하고 신뢰성 있는 연결을 구축합니다. 연결하기 쉽고 전기 및 기계적으로 조심성이 있어서 탁월한 측정 정확도를 제공합니다. 그리고 키사이트는 다양한 프로빙 액세서리를 제공하여 범용 측정 요구와 어플리케이션별 측정 요구를 지원하고 있습니다.

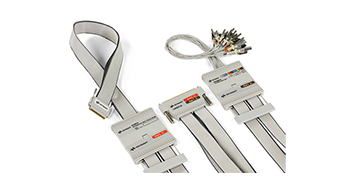

로직 분석기 프로브 솔루션
| 이미지 | 설명 |
|---|---|
 |
플라잉 리드(Flying Lead) 프로브 물리적으로 떨어져 있거나 프로브 커넥터가 설계되어 있지 않은 곳에 위치한 개별 신호를 측정해보십시오. 매우 광범위한 액세서리가 IC 핀, 트레이스, 비아(vias) 및 보드면에 상주하는 신호에 모두 연결할 수 있는 유연성을 제공합니다. |
 |
소프트 터치 커넥터리스 프로브 프로빙 커넥터가 없으므로 비용을 줄이고 설계 주기를 단축시킬 수 있습니다. 키사이트의 독점 마이크로 스프링 핀 기술이 고르지 않거나 오염된 회로 보드 표면을 프로빙할 때조차 신호 패드에 신뢰할 수 있는 접촉을 제공합니다. 프로브는 용량성 로딩이 0.7pF 미만으로 신호 품질을 보장합니다. 또한 무연 등 모든 표면 마감재와 호환됩니다. |
 |
커넥터 프로브 – Samtec 고성능 커넥터 솔루션은 최대 1.5Gb/s의 데이터 속도를 지원합니다. 이 프로브를 사용하려면 대상 시스템 내에 100-핀 Samtec 커넥터를 설계해야 합니다. |
 |
커넥터 프로브 – Mictor 신뢰성할 수 있고 비용 효과적인 이 커넥터 솔루션은 최대 600Mb/s의 데이터 속도를 지원합니다. 이 프로브를 사용하려면 대상 시스템 내에 38-핀 Mictor 커넥터를 설계해야 합니다. |
 |
온칩 프로브 – FPGAs Xilinx 및 Altera FPGA용의 이 가상 프로빙 방법은 디버깅 전용 FPGA 핀 각각에 대해 256개의 내부 FPGA 신호에 액세스할 수 있게 해줍니다. 설계를 변경하지 않고도 수초 내에 내부 프로브 포인트를 이동할 수 있습니다. 핀 매핑이 자동화되어 있어 측정 셋업 시간이 단축되며 우발적인 실수를 피할 수 있습니다. |
 |
커넥터 프로브 - ZIF 이 ZIF 프로브를 통해 W2630 시리즈 DDR2 DRAM BGA 프로브에 간편하고 안정적으로 연결할 수 있습니다. |
로직 분석기 케이블
| 이미지 | 설명 |
|---|---|
 |
U4201A 로직 분석기 케이블 U4201A는 로직 분석기 프로브를 U4154A 로직 분석기 모듈에 연결하는 데 사용되며, 90핀 케이블 커넥터와 사용하도록 설계된 모든 로직 분석기 프로브와 호환됩니다. |
