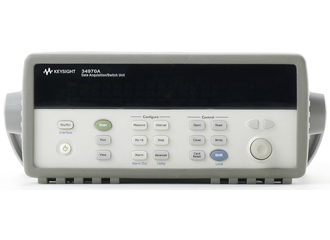

데이터 수집 스위치 장치 34970A

- • 내장형 GPIB 및 RS232 인터페이스를 갖춘 3슬롯 메인프레임
- • 6.5디지트(22비트) 내장형 DMM, 초당 최대 250채널 스캐닝
- • 8가지의 스위치 및 제어 플러그인 모듈 중에서 선택
- • 내장 신호 컨디셔닝이 열전쌍(thermocouple), RTD 및 서미스터,
ac/dc 전압 및 전류, 저항, 주파수 및 주기를 측정 - • 전원이 꺼져도 50k 판독값의 비휘발성 메모리에 데이터 저장
- • 각 채널에서 Hi/LO 경보 설정, 4개의 TTL 경보 출력
제품 사양
제품 사양 | 34970A | 34972A |
---|---|---|
Support 8 plug-in modules | O | O |
LabView drivers | O | O |
IVI-C, IVI-COM drivers | O | O |
BenchLink Data Logger | O | O |
Optional BenchLink Data Logger Pro | O | O |
Graphical Web interface | O | |
Gigabit LAN | O | |
USB 2.0 | O | |
USB memory port | O | |
GPIB | O | |
RS-232 | O |
모듈
모델명 | 설명 | 속도 (Ch/Sec) |
최대 전압 | 최대 전류 | 비고 | 견적 |
---|---|---|---|---|---|---|
34901A | 20채널, 멀티플렉서(2/4와이어) | 60 | 300V | 1A | 전류 채널 2개(총 22채널); 내장 냉접점 참조; 내장 DMM에 연결 | 34901A 견적담기 |
34902A | 16채널, 멀티플렉서(2/4와이어) | 250 | 300V | 50mA | 내장 냉접점 참조; 리드 릴레이가 내장 DMM으로 입력을 다중화 | 34902A 견적담기 |
34903A | 20채널, 액츄에이터/GP 스위치 | 120 | 300V | 1A | Form C(SPDT) 스위치; 내장 DMM에 연결 없음 | 34903A 견적담기 |
34904A | 4x8 메트릭스 | 120 | 300V | 1A | 2와이어, 완전 크로스포인트; 내장 DMM에 연결 없음 | 34904A 견적담기 |
34905A | 2GHz 이중 1:4 RF 멀티플렉서, 50옴 | 60 | 42V | 0.7A | 제공된 BNC-SMB 어댑터 케이블을 통해 1GHz; 내장 DMM에 연결 없음 | 34905A 견적담기 |
34906A | 2GHz 이중 1:4 RF 멀티플렉서, 75옴 | 60 | 42V | 0.7A | 제공된 BNC-SMB 어댑터 케이블을 통해 1GHz; 내장 DMM에 연결 없음 | 34906A 견적담기 |
34907A | 2개의 8비트 디지털 I/O 포트 26비트, 100kHz 이벤트 카운터, 2개의 16비트 아날로그 출력 |
해당 없음 해당 없음 해당 없음 |
42V 42V +/-12V |
400mA 10mA |
Open Drain 게이트, 선택형 입력 임계값 접지 참조, 교정 내장 DMM에 연결 없음 |
34907A 견적담기 |
34908A | 40채널, 싱글 엔드 멀티플렉서 | 60 | 300V | 1A | Common low, 4와이어 측정 없음, 내장 냉접점 참조, 내장 DMM에 연결 | 34908A 견적담기 |
옵션&액세사리
Description | Model number |
---|---|
Delete Internal DMM | Option 001 |
Kelvin Clip Set | 11062A |
Benchlink Data Logger Pro Software optional software package that adds limit checking and decision making for more complex applications |
34830A |
10-pack of J-type thermocouples | 34307A |
5-pack of 10 kΩ thermistors | 34308A |
Accessory pouch | 34161A |
Hard carrying case (transit case) | 34131A |
LAN/GPIB gateway for use with 34970A | E5810A |
USB/GPIB converter for use with 34970A | 82357B |
DMM field installation kit. Fully calibrated with test report and Quick Start kit | 34970-80010 |
Kit of 10 SMB-to-BNC adapter cables, 50 Ω | 34905-60001 |
Kit of 10 SMB-to-BNC adapter cables, 75 Ω | 34906-60001 |
