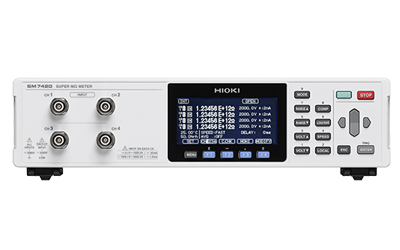

초절연계 SM7420
- • 기존 대비 300 배의 노이즈 내성 성능을 실현
- • 최속 6.4 ms의 고속 측정
- • CH 독립 저용량 컨택트 체크
- • 최대 2 × 10 ^ 19 Ω 표시, 최소 0.1 fA 분해능
- • EXT I / O RS-232C, GP -IB, USB 표준 장비
- • 자동기 탑재에 최적화되어, MLCC 누설 전류 검사 라인을 간단히 구축
제품번호
| 모델 | 설명 | 사이버 견적 |
|---|---|---|
| SM7420 | 4Ch 미소전류 측정 전용 | 사이버견적 |
| 측정용 프로브는 포함되어 있지 않습니다. 측정용도에 따라 옵션의 프로브를 구입하십시오. | ||
제품 사양
| 특징 | |
|---|---|
| 측정 Ch 수 | 4Ch |
| 직류 전류 측정 (정확도) |
(정확도) 20 pA 레인지 (분해능 0.1 fA) 정확도 ± (2.0 % of rdg. + 30 dgt) 200 pA 레인지 (분해능 1.0 fA) 정확도 ± (1.0 % of rdg. + 30 dgt) 2 nA 레인지 (분해능 10 fA) 정확도 ± (0.5 % of rdg. + 20 dgt) 20 nA 레인지 (분해능 100 fA) 정확도 ± (0.5 % of rdg. + 10 dgt) 200 nA 레인지 (분해능 1 pA) 정확도 ± ( 0.5 % of rdg. + 10 dgt) 2 μA 레인지 (분해능 10 pA) 정확도 ± (0.5 % of rdg. + 10 dgt) 20 μA 레인지 (분해능 100 pA) 정확도 ± (0.5 % of rdg + 10 dgt) 200 μA 레인지 (분해능 1 nA), 정확도 ± (0.5 % of rdg. + 10 dgt.) ※ 2 mA 레인지 (분해능 10 nA), 정확도 ± (0.5 % of rdg. + 30 dgt) (1) 측정 속도 설정 SLOW2 = 내부 적분 시간 13PLC로 한 경우 (2) 온도 23 ± 5 ℃ 습도 85 % rh 이하 (3) 2 mA 레인지는 측정 속도 FAST시에만 선택 가능 |
| 저항 표시 범위 | 50 Ω ~ 2 × 10 ^ 19 Ω ※ 저항 측정 확실도는 전류 레인지 확실도와 전압 설정 정확도로 규정됨 |
| 측정 시간 설정 | 딜레이 시간 : 0 ~ 9999 msec |
| 기능 | CH 독립 컨택트 체크, CH 독립 케이블 길이 보정, CH 독립 지그 용량 오픈 보정, 콤퍼레이터 |
| 디스플레이 | LCD 표시 (30 자리, 8 행), 백라이트, 고전압 경고 표시 |
| 인터페이스 | USB, RS-232C, GP-IB |
| 전원 | AC100~240 V, 60 Hz, 45 VA |
| 치수 · 질량 | 330W × 80H × 450D mm, 6.5 kg |
| 부속품 | 전원 코드 × 1, 사용설명서 × 1, CD-R (통신 커멘드 취급설명서, USB 드라이버) × 1, EXT I / O 용 수 커넥터 × 1 |
옵션
| 측정 리드 | |||
|---|---|---|---|
핀형 리드(빨강) L2230 길이 1 m |
핀형 리드(빨강) L2232 길이 1 m |
편측개방리드(빨강) L2234 길이 3 m |
핀형 리드(검정) L2231 길이 1 m |
클립형 리드(검정) L2233 길이 1 m |
클립형 리드(검정) L2235 길이 3 m |
||
| PC 커뮤니케이션 | |||
GP-IB 접속 케이블 9151-02 2 m |
RS-232C 케이블 9637 PC 연결용, 9pin - 9pin, 크로스, 1.8 m |
||
| 습도센서 | |||
온습도 센서 Z2011 코드길이 1.5 m |
|||
