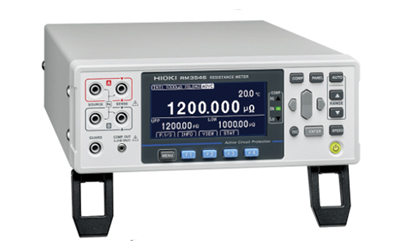

저항계 RM3546
- • 1 nΩ 분해능을 통한 초저저항 측정
- • 용접 직후 안정 측정 대응 (A-TC)
- • 온도 변화 환경에서의 오프셋 억제 (A-OVC)
- • 과전압 입력에 대한 보호 기능 (ACP)
- • EV/ESS 배터리 모듈, 팩의 버스바 연결 저항 측정)
제품 번호(발주 코드)
| 특징 | 사이버 견적 | |
|---|---|---|
| RM3546 | 단채널 모델 | 사이버견적 |
제품 사양
| 특징 | |
|---|---|
| 저항 측정 레인지 (13개 레인지) |
[레인지, 최대 표시, 분해능, 측정 전류] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A/500 mA 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A/500 mA 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A/100 mA 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA/10 mA 10 Ω: 12,000 Ω, 10 μΩ, 10 mA/1 mA 100 Ω: 120,000 Ω, 100 μΩ, 10 mA/1 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120,000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200,000 kΩ, 1 Ω, 10 μA 10 MΩ 12,000 00 MΩ, 10 Ω, 1 μA 100 MΩ (100 MΩ 레인지 고정밀 모드): 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 이하 |
| 대표 정확도 ※ High 모드, A-OVC 기능 ON, SLOW2, 영점 조정 없음 |
1000 μΩ 레인지: ±0.045% rdg ±0.010 % f.s. 10 mΩ 레인지: ±0.045% rdg ±0.001 % f.s. 100 mΩ 레인지: ±0.045% rdg ±0.001 % f.s. 1000 mΩ 레인지: ±0.012% rdg ±0.001 % f.s. 1000 Ω 레인지: ±0.006% rdg ±0.001 % f.s. |
| 측정 전류 |
High 모드: 1000μΩ(1 A) ~ 1000 MΩ(1 μA 이하) Low 모드: 100 mΩ(100 mA) ~ 100 Ω(1 mA) |
| 측정 속도 | FAST, MEDIUM, SLOW1, SLOW2 |
| 경로 저항 허용값 ※참고값 SOURCE B와 SOURCE A 사이의 경로 저항(측정 대상 외) |
100 mΩ 이하(PR 모드 OFF) 레인지: 최대 3.5 Ω 100 mΩ 이하(PR 모드 ON) 레인지: 최대 9.0 Ω |
| 최대 개방 단자 전압 |
1000 Ω 이하 레인지: 8.0 V 10 kΩ 이상 레인지: 20 V |
| 온도 측정 |
서미스터 센서(Z2001[부속품]): -10.0℃~99.9℃ 아날로그 입력(방사 온도계 등): DC 0 V~2.0 V |
| 내장 멀티플렉서(옵션) |
멀티플렉서 유닛 Z3003 장착 가능 수: 최대 2 유닛 최대 채널 수: 20채널(4선식), 42채널(2선식) 전환 시간: 30 msec |
| 외장 멀티플렉서(옵션) |
스위치 메인프레임 최대 채널 수(SW1001): 33 채널(4선식) 최대 채널 수(SW1002): 132 채널(4선식) 전환 시간: 11 msec |
| 인터페이스 | LAN(TCP/IP, 10BASE-T/100BASE-TX), RS-232C(최대 115200 bps, 프린터 I/F 겸용), USB, EXT I/O(D-sub 37핀), 아날로그 출력(D/A 출력 전압 범위, DC 0 V ~ 1.5 V) |
| 기능 |
컨택트 체크, 영점 조정(각 레인지 ±50% of full scale 이내)*1, 영점 조정 프리 정확도 보증, OVC 기능, A-OVC 기능, 접촉 개선 기능(최대 인가 전압 5 V, 최대 전류 10 mA), 자동 홀드 기능, 절대값 표시 기능, 콤퍼레이터, 온도 측정 기능, 온도 보정(TC) 기능, 고도 온도 보정(A-TC) 기능, 온도 환산(ΔT) 기능, 통계 연산 기능, 딜레이 기능, 애버리지 기능, 설정 저장(패널 저장), 데이터 메모리 기능, 커맨드 모니터 기능(커맨드 및 쿼리 송수신 상태 표시), LabVIEW® 드라이버 지원 *2 *1: 100 MΩ 이상은 영점 조정 불가(강제 OFF) *2: LabVIEW 드라이버는 National Instruments사의 상표 및 등록 상표입니다. |
| 전원 |
정격 전원 전압: AC 100V~240V 정격 전원 주파수: 50Hz / 60Hz 최대 정격 전력: 40VA |
| 일반 소비 전력 (참고값) | 20W |
| 치수・무게 | 약 215W × 80H × 306.5D mm (돌출부 제외), 약 3.4 kg |
| 부속품 | 전원 코드 ×1, 온도 센서 Z2001 ×1, EXT I/O용 수 커넥터 ×1, EXT I/O용 커넥터 커버 ×1, 스타트업 가이드 ×1, 사용시 주의사항 ×1 |
