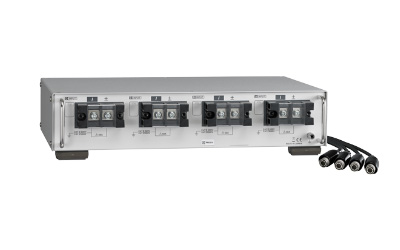

AC/DC 커런트 박스 PW9100 (단종)
- • 50A 정격으로 세계 최고 수준의 측정 대역과 측정 정확도를 실현
- • DC~3.5MHz의 넓은 주파수 대역
- • PW6001과의 조합 전력 정확도 ± 0.075 %
- • CMRR (동상 신호 제거비) 120dB (100kHz)
- • 시험 / 평가 벤치에도 대응하는 풀 랙 사이즈
- • 파워 아날라이저 PW6001 / PW3390과 조합하여 사용 가능
대체품 (이미지를 클릭해주세요.)
| 이미지 | 품명 | 모델 |
|---|---|---|
 |
AC/DC 커런트 박스 | PW9100A-3 |
|
AC/DC 커런트 박스 | PW9100A-4 |
제품 번호(발주 코드)
| 모델 | 설명 | 사이버 견적 |
|---|---|---|
| PW9100-03 | PW6001/PW3390용, 3ch | |
| PW9100-04 | PW6001/PW3390용, 4ch |
제품 사양
| 입력 방식 | 절연 입력, DCCT 입력 방식 |
|---|---|
| 정격 일차 전류 | AC / DC 50 A |
| 입력 채널 수 | PW9100-03 : 3 채널 PW9100-04 : 4 채널 |
| 최대 입력 전류 | 60 A (딜레이팅 범위내, 20 ms 이내라면 ± 200 A peak까지 허용 (설계값)) |
| 주파수 특성 | 진폭 : DC~3.5 MHz, 위상 : DC~1 MHz |
| 진폭 / 위상 정확도 | DC (± 0.02 % rdg. ± 0.007 % fs) 45 Hz |
| 출력 전압 레이트 | 2 V / 50 A |
| 측정 단자 | 단자대 (안전 커버 부착) M6 나사 |
| 입력 저항 | 1.5 mΩ 이하 (50 Hz / 60 Hz) |
| 입력 용량 | 측정 단자 - 케이스 (2 차측)간 40 pF 이하 / 100 kHz의 규정 |
| 사용 온습도 범위 | 온도 0 ℃ ~ 40 ℃, 습도 80 % rh 이하 (결로 없을 것) |
| 전원 | PW6001, PW3390, 3390로 전원 공급 |
| 치수・질량 | 430 W × 88 H × 260 Dmm, 코드 길이 0.8 m PW9100-03 : 3.7 kg, PW9100-04 : 4.3 kg |
| 부속품 | 사용설명서 × 1 |
옵션
| 옵션 | |||
|---|---|---|---|
| ※ CT9901은 PW9100과 3390 연결용 | ※ CT9902는 PW9100과 연결 시 1개까지 | ||
변환 케이블 CT9901 ME15W (12pin)을 PL23 (10pin)단자로 변환 |
연장 케이블 CT9902 5 m, ME15W (12pin) - ME15W (12pin) 단자 |
||
