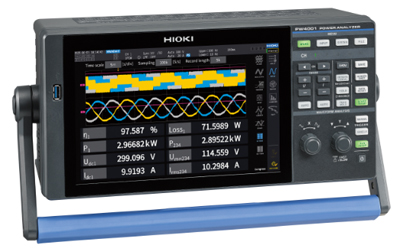

파워 아날라이저 PW4001
- • 기본 정확도 : ±0.04%
- • 사용 가능 온도 범위 : -20°C~50°C
- • 주파수 대역 : DC, 0.1 Hz~600 kHz
- • CAN/CAN FD 대응 (출력 및 입력)
- • 자동 위상 보정 기능 (HIOKI제품 전류 센서만 해당)
제품 번호(발주 코드)
| 모델 | 설명 | 사이버 견적 |
|---|---|---|
| PW4001-01 | 기본 모델 | 사이버견적 |
| PW4001-02 | D/A 출력 | 사이버견적 |
| PW4001-03 | 모터 분석 | 사이버견적 |
| PW4001-04 | DC 전원 구동 | 사이버견적 |
| PW4001-05 | D/A 출력, 모터 분석, DC 전원 구동 | 사이버견적 |
제품 사양
| 측정 라인 | 단상 2선식, 단상 3선식, 삼상 3선식, 삼상 4선식 |
|---|---|
| 채널 수 | 4 (전압 4, 전류 4, 각 채널 간 절연) |
| 측정 주파수 대역폭 | DC, 0.1 Hz~600 kHz |
| 샘플링 | 16 비트, 2.5 MHz |
| 데이터 업데이트 속도 | 1 ms, 10 ms, 50 ms, 200 ms |
| 전력 측정 정확도 | DC, 50 Hz/60 Hz : ±0.03 % reading ± 0.01 % range/50 kHz : ±0.40 % reading ± 0.10 % range |
| 전압 측정 범위 | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| 전류 측정 범위 | 40 mA~2000 A (전류 센서에 따라) |
| 측정 파라미터 | 전압 (U), 전류 (I), 유효 전력 (P), 피상 전력 (S), 무효 전력 (Q), 역률 (λ), 위상각 (φ), 전압 주파수 (fU), 전류 주파수 (fI), 효율 (η), 손실 (Loss), 전압 리플률 (Urf), 전류 리플률 (Irf), 전류 누적 (Ih), 전력 누적 (WP), 전압 피크 (Upk), 전류 피크 (Ipk) |
| 고조파 측정 | 최대 분석 차수는 500차 |
| 파형 기록 | 기록 용량 : 모든 파형(전류, 전압, 모터)에서 최대 5메가워드 |
| 모터 분석 (옵션) | 전압, 토크, 회전수, 주파수, 슬립 |
| 계산 기능 | 효율 손실 계산, 사용자 정의식, 델타 변환, 전류 센서 자동 위상 보정 |
| 외부 인터페이스 | USB 플래시 드라이브, LAN, USB(통신), 외부 제어, BNC 동기화, CAN 또는 CAN FD |
| 전원 | AC 100 V~240 V, DC 10.5 V~28 V |
| 치수・질량 | 약 361(가로) × 176(세로) × 135(깊이) mm, 약 4.6 kg |
| 부속품 | 사용자 가이드 ×1, 전원 코드 ×1, USB 케이블 ×1, D-sub 커넥터 ×1 (PW4001-02, PW4001-05), DC 전원 커넥터 (PW4001-04, -05) |
옵션
| 직결실 고정밀 전류 입력 | |||
|---|---|---|---|
| HIOKI ME15W 단자(12핀) 연결용 | |||
AC/DC 커런트 박스 PW9100A DC~3.5MHz 광대역, AC/DC 50A PW9100A-3 : 3Ch 입력 PW9100A-4 : 4Ch 입력 |
|||
| 200 A까지 (고정밀) | |||
| HIOKI ME15W 단자(12핀) 연결용 | |||
AC/DC 커런트 프로브 CT6830 대역 DC～10 kHz 정격측정전류 AC/DC 2 A 가능 도체경 φ 5 mm 파워아날라이저 및 메모리하이코더 3 Ch 전류 유닛용 |
AC/DC 커런트 프로브 CT6831 대역 DC~10 kHz 정격측정전류 AC/DC 20A 측정 도체 직경 φ 5 mm 파워아날라이저 및 메모리하이코더 3 Ch 전류 유닛용 |
AC/DC 커런트 프로브 CT6833, CT6833-01 정격 전류 AC/DC 200 A 주파수 대역 DC~50 kHz 차량 전력 측정용 |
AC/DC 커런트 프로브 CT6841A 주파수 특성 DC~2MHz 정격 전류 AC/DC 20A 가능 도체 직경 φ20mm |
AC/DC 커런트 프로브 CT6843A 주파수 특성 DC~700kHz 정격 전류 AC/DC 200A 가능 도체 직경 φ20mm |
AC/DC 커런트 센서 CT6862-05 주파수특성 DC ~ 1 MHz (위상 ~ 300 kHz) 정격전류 AC/DC 50A 가능 도체경 φ 24 mm |
AC/DC 커런트 센서 CT6863-05 주파수특성 DC ~ 500 kHz (위상 ~ 300 kHz) 정격전류 AC/DC 200A 가능 도체경 φ 24 mm |
AC/DC 커런트 센서 CT6872, CT6872-01 주파수 특성 DC~10MHz (위상 ~1MHz) 정격 전류 AC/DC 50A 가능 도체 직경 φ24mm |
AC/DC 커런트 센서 CT6873, CT6873-01 주파수 특성 DC~10MHz (위상 ~1MHz) 정격 전류 AC/DC 200A 가능 도체 직경 φ24mm |
클램프 온 센서 9272-05 주파수특성 1 Hz ~ 100 kHz (위상 5 Hz ~ 50 kHz) 정격전류 AC 20 A/20 0A 가능 도체경 φ 46 mm |
||
| 500 A까지 (고정밀) | |||
| HIOKI ME15W 단자(12핀) 연결용 | |||
AC/DC 커런트 센서 CT6904A, CT6904A-1 대역 DC~4MHz (위상~1MHz) 정격 전류 AC/DC 500A 가능 도체 직경 φ32mm |
AC/DC 커런트 센서 CT6875A 대역 DC~2 MHz (CT6875A-1 : DC~1.5 MHz) 정격 전류 AC/DC 500A 가능 도체 직경 φ36mm |
AC/DC 커런트 프로브 CT6845A 주파수 특성 DC ~ 200kHz 정격 전류 AC/DC 500A 가능 도체 직경 φ50mm |
AC/DC 커런트 센서 CT6844A 주파수 특성 DC ~ 500kHz 정격 전류 AC/DC 500A 가능 도체 직경 φ20mm |
AC/DC 커런트 프로브 CT6834, CT6834-01A 정격 전류 AC/DC 500 A 주파수 대역 DC~50 kHz 차량 전력 측정용 |
|||
| 2000 A까지 (고정밀) | |||
| HIOKI ME15W 단자(12핀) 연결용 | |||
AC/DC 커런트 센서 CT6877A 대역 DC~1.5 MHz （CT6876A-1 : DC~1.2 MHz 정격 전류 AC/DC 2000A 가능 도체 직경 φ80mm |
AC/DC 커런트 센서 CT6876A 주파수특성 DC ~ 4 MHz (위상 ~ 1 MHz) 정격 전류 AC/DC 1000A 가능 도체 직경 φ36mm |
AC/DC 커런트 센서 CT6846A 주파수 특성 DC ~ 100kHz 정격 전류 AC/DC 1000A 가능 도체 직경 φ50mm |
|
| 8000 A까지 (고정밀) | |||
| HIOKI ME15W 단자(12핀) 연결용 | |||
| ※ 다중 배선의 대전류를 집약하여 측정. 센서 유닛 CT9557에 AC/DC 전류 센서 CT6877A를 복수 사용해 다중 배선하여 최대 8000A까지 측정 가능. PW6001/PW4001과 CT9557의 연결 케이블이 1개 필요합니다. | |||
접속 케이블 CT9904 ME15W (12 pin) 단자 - ME15W (12 pin) 단자, 1 m (CT9557 가산출력과 PW6001/PW3390 연결전용) |
센서 유닛 CT9557 전류 센서를 단품으로 사용할 경우의 전원공급용 4 Ch, 가산기능, 파형/RMS출력포함 |
||
| PL23 (10 pin) - ME15W (12 pin) 변환 | |||
| ※ 형명에 -05가 붙지 않는 PL23 단자 타입을 사용할 경우 CT9900을 이용하여 ME15W 단자로 변환 | |||
| ※ CT6865, CT6846 (형명에 -05가 붙지 않는 타입)을 CT9900을 이용하여 연결할 경우 본체 측에서 CT비 수동 설정이 필요 | |||
변환 케이블 CT9900 PL23 (10pin)을 ME15W (12pin)단자로 변환 |
|||
| 2000A AC/DC 전류 입력 | |||
| ※ HIOKI PL14 센서와 PW4001을 연결하려면 CT9920이 필요합니다 | |||
변환 케이블 CT9920 출력단자(PL14)인 전류 센서를 (ME15W)단자인 PW3390 등에 연결할 때 필요 |
AC/DC 커런트 센서 CT7642 대역 DC ~ 10kHz (-3dB) 정격측정전류 AC/DC 2000A 출력전압 0.1mV/A 가능 도체경 φ 55 mm |
AC/DC 오토제로 커런트 센서 CT7742 대역 DC ~ 5kHz (-3dB) 정격측정전류 AC/DC 2000A 출력전압 0.1mV/A 가능 도체경 φ 55 mm |
|
| 6000A 전류 입력 | |||
| ※ HIOKI PL14 센서와 PW4001을 연결하려면 CT9920이 필요합니다 | |||
| 변환 케이블 CT9920 출력단자(PL14)인 전류 센서를 (ME15W)단자인 PW3390 등에 연결할 때 필요 |
AC 플렉시블 커런트 센서 CT7040 시리즈 대역 10Hz~50kHz (±3dB) 정격측정전류 AC 600A/6000A 가능 도체경: φ 254mm~φ 100mm까지 3타입 출력 레이트: 1mV/A (600A), 0.1mV/A (6000A |
||
| 전압 입력 | |||
그래버 클립 9243 바나나 플러그 케이블의 선단에 장착, 빨강 검정 세트, 전체길이 196mm, CAT III 1000V |
전압 코드 L9438-50 검정・빨강, 3 m, 악어클립 ×2 |
전압 코드 L1000 빨강/노랑/파랑/회색 각1개, 검정 4개, 악어클립 8개, 3m |
분기 코드 L1021-01 바나나분기-바나나,빨강1개, 코드길이 0.5m, L9438-50 또는 L1000분기용, CAT IV 600V, CAT III 1000V |
분기 코드 L1021-02 바나나분기-바나나, 검정1개, 코드길이 0.5m, L9438-50 또는 L1000분기용, CAT IV 600V, CAT III 1000V |
전압 코드 L1025 CAT Ⅱ DC1500 V, 1 A, CAT III 1000 V, 1 A 바나나-바나나 (빨/검×각 1), 악어클립 포함, 약 3 m |
전압 코드 L1050-03 3.0 m |
AC/DC 고전압 디바이더 VT1005 최대 5000 V 전압을 분압해 출력 측정대역 DC~4 MHz |
| 휴대용 | |||
접속 코드 L9257 1.2 m |
연장 케이블 CT9902 5 m, ME15W (12pin) - ME15W (12pin) 단자 |
접속 코드 L9217 코드 양끝이 절연BNC, 1.6 m |
접속 코드 9165 코드 양끝이 금속BNC, 금속BNC단자에 사용, 1.5 m |
접속 코드 L9217-01 코드 양끝이 절연BNC, 3.0 m |
CAN 케이블 9713-01 편측 가공 안함, 1.8 m |
악어클립 L4935 바나나 플러그 케이블의 선단에 장착, CAT IV 600V, CAT III 1000V |
접속 케이블 L4940 바나나 플러그-바나나 플러그, 1.5 m, 빨강 검정 각1 |
접속 코드 L9217-02 코드 양끝이 절연BNC, 10 m |
D/A 아웃풋 케이블 L3000 D-sub 25핀 - BNC (수) 20채널 변환 박스 |
BNC 단자 박스 Z5200 D-sub 25핀 - BNC (암) 20채널 변환 박스 |
|
| 케이스 | |||
휴대용 케이스 C4001 하드 트렁크 타입 |
|||
| 기타 | |||
랙 마운트 금구 Z5302 EIA 규격 랙용입 |
랙 마운트 금구 Z5303 JIS 규격 랙용 |
||
