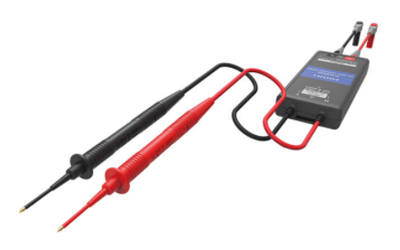

직류 고전압 프로브 P2000
- • 고전압화되는 태양광 발전 설비를 안전하게 점검
- • CAT III 2000V 까지의 고전압 측정
- • 계통 차단 없이 메가 솔라 등 태양광 발전 설비를 안전하게 측정
- • P2000을 지원하는 HIOKI의 클램프 미터나 디지털 멀티미터(DMM)에 연결
제품번호
| 모델 | 설명 | 사이버 견적 | 구매하기 |
|---|---|---|---|
| P2000 | 사이버견적 |
제품 사양
| 최대 입력 전압(*1) | DC 2000 V *1: INPUT H – INPUT L 사이, 최대 정격전압 |
|---|---|
| 대지간 최대 정격전압 | 1000 V (측정 카테고리 IV) 예상되는 과도과전압 12000 V 2000 V (측정 카테고리 III) 예상되는 과도과전압 15000 V |
| 입력저항 | 20 MΩ ±5.0% (INPUT H – INPUT L 사이, OUTPUT 단자 개방시) |
| 과부하 보호 | DC 2200 V/AC 2200 V 1분간 (INPUT H – INPUT L 사이) DC 600 V/AC 600 V 1분간 (OUTPUT H – OUTPUT L 사이) |
| OUTPUT 단자 | 4 mm 바나나 단자 |
| 사용 온습도 범위 | 온도: -25°C〜65°C 습도: -25°C〜40°C: 80% RH 이하 (결로 없을 것) 40°C〜65°C: 40°C 80% RH 이하부터 65°C 25% RH 이하까지 직선적으로 감소 (결로 없을 것) |
| 보관 온습도 범위 | -30°C〜70°C, 90% RH 이하 (결로 없을 것) |
| 적합규격 | EN 61010 |
| 부속품 | 접속 케이블 L4943 × 1, 스트랩 버클 × 2, 스트랩 × 1, 휴대용 케이스 C0205 × 1, 사용설명서 × 1, 사용시 주의사항 × 1 |
클램프 미터와 디지털 멀티미터와의 조합 정확도
| 형명 | 조합 정확도 사양 |
|---|---|
| DT4261 | 레인지 600.0 V: 조합 정확도 ±0.5% rdg ±0.2 V 레인지 2000 V: 조합 정확도 ±0.5% rdg ±5 V |
| CM4141-50, CM4371-50, CM4373-50, CM4375-50 | 레인지 600.0 V: 조합 정확도 ±1.0% rdg ±0.3 V 레인지 2000 V: 조합 정확도 ±1.0% rdg ±3 V |
고전압화되는 태양광 발전 설비를 안전하게 점검
| ■ CAT Ⅲ 2000 V까지 고전압 측정에 대응. |  |
|---|---|
| ■ 직류 고전압 프로브 P2000을 HIOKI 클램프 미터나 디지털 멀티 미터(DMM)와 함께 사용하면, 계통을 차단하지 않고 메가 솔라 등의 태양광 발전 설비를 안전하게 측정할 수 있습니다. | |
| ■ P2000 제품 자세히 보기 | |
왜 CAT III 2000 V 대응 제품이 필요할까요?
| 최근들어 태양광 발전과 EV 배터리에서 고압화가 진행되며 새로운 유지보수 수요도 확대되고 있습니다. 한편으로 고전압화로 인해 유지관리 시의 위험성이 더해지고 있습니다. 안전성 관련 규격에서는 측정부분의 대지간 정격전압과 전류용량 및 측정부분에 발생하는 과도과전압에 근거하여 측정 카테고리Ⅱ에서 Ⅳ로 분류합니다. 2017년 규격 이행(IEC 61010-2-030:2017)에 따라 태양광 발전 설비 측정이 CAT III으로 분류되었습니다. 이러한 이유로 태양광 발전 설비의 유지보수 시에 사용하는 계측기는 안전하게 사용하기 위해 고전압에 대응한 제품이 필요합니다.v 측정 카테고리에 적합한 측정기를 사용하면 감전이나 소손 등 중대한 사고로부터 사람과 설비를 보호할 수 있습니다. 현재의 태양광 발전 설비에서는 1500 V의 시스템이 보급되고 있습니다만, 앞으로 시스템이 더욱 효율화되고 대규모화되다보면 보다 고전압에 대응한 계측기가 필 요해지게 됩니다. 이러한 가까운 미래를 내다보고 CAT Ⅲ 2000V 대응 제품으로서 P2000이 탄생했습니다. |
