접지 저항계 FT6041

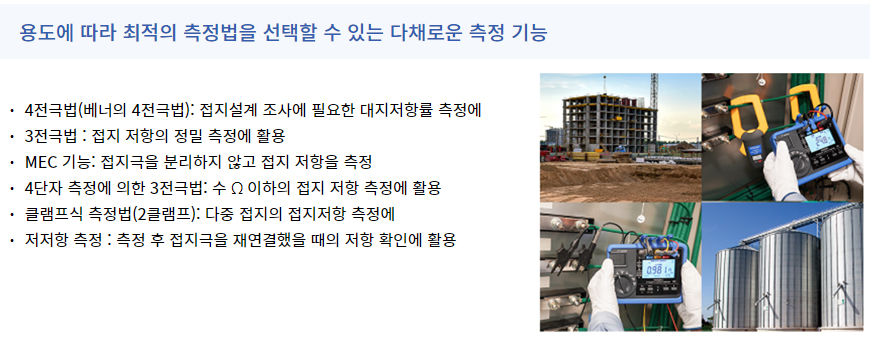

- • 4전극법 대응. 다양한 측정 기능
- • 접지극을 분리하지 않고도 측정할 수 있는 MEC 기능
- • 방진 방수 IP67, 작동 온도 -25°C ~ 65°C, 드롭 프루프
- • 접지망 모듈로 보조접지봉을 꽂을 필요가 없음.
- • 작업 시간 단축. 측정 시간 6초, 측정 코드의 설치 및 감기가 용이
- • 좁은 지점과 넓은 버스바도 물릴 수 있는 클램프 센서 (옵션)
- • 무선 통신에 대응. 스마트폰이나 태블릿으로 측정값 전송 (옵션 Z3210 장착 시)
제품 번호(발주 코드)
| 모델명 | 특징 | 사이버 견적 | 구매하기 |
|---|---|---|---|
| FT6041 | FT6041 본체와 표준부속품 | 사이버견적 |  |
| FT6041-91 | FT6041 본체와 표준부속품 + FT9847 시그널 인덕편 클램프 센서 + CT9848 클램프 센서의 세트품 | 사이버견적 | |
제품 사양
| 측정항목 | 접지저항 측정(4전극법, 3전극법, 2전극법, MEC 기능, 클램프식), 저저항 측정(4단자법, 2단자법), 지전압 측정 | ||
|---|---|---|---|
| 지전압측정 | 0~30.0 Vrms, 정확도: ±2.3% rdg ±8 dgt(50/60 Hz), ±1.3% rdg ±4 dgt(DC) | ||
| 기능 | 활선 경고 표시, 자동 절전모드, 대지저항률 표시(4전극법만 해당), 영점 조정, 자동 홀드, 연속 측정, 무선 통신(Z3210 장착 시), 부저, 콤퍼레이터, 표시 전환, 지전압 오버 표시(저저항 측정 시) | ||
| 사용온도범위 | -25℃〜65℃, ※1（결로가 생기지 않을 것） | ||
| 보관온습도범위 | -25℃〜65℃, 80% RH 이하（결로가 생기지 않을 것） | ||
| 방진성, 방수성 | IP65/IP67（IEC 60529, EN 60529） | ||
| 적합규격 | EN IEC 61010-2-030: 2021（안전성）, EN 61326（EMC）, EN 61557-1,EN 61557-10, EN 61557-4（저저항）, EN 61557-5（접지저항계） | ||
| 전원 | AA 니켈 수소 충전지 ×4 또는 AA 알카라인 건전지（LR6）×4 | ||
| 측정가능횟수(※2) | 500회（3전극법, Z3210 미장착）, 400회（3전극법, Z3210 장착, 무선통신 시） | ||
| 치수・질량 | 약 189W × 148H × 48D mm, 약 765 g（전지, 프로텍터 포함） | ||
| 부속품 | 보조접지봉 L9840（2개 세트） ×2, 측정코드 L9841 ×1, 측정코드 L9845-31 ×1, 측정코드 L9845-33 ×1, 측정코드 L9845-52 ×1, 접지망 모듈 L9846 ×2, 테스트 리드 L9787 ×1, 휴대용 케이스 C0208 ×1, 휴대용 케이스 C0209 ×1, AA 알카라인 건전지（LR6） ×4, 사용설명서 ×1 | ||
| ※1: -25℃〜40℃（80% RH 이하）,40℃〜45℃（60% RH 이하）, 45℃〜50℃（50% RH 이하）, 50℃〜55℃（40% RH 이하）, 55℃〜60℃（30% RH 이하）,60℃〜65℃（25% RH 이하） ※2: AA 니켈 수소 충전지 × 4 사용시（23℃기준） | |||
접지저항 측정（4전극법, 3전극법, 2전극법）
| 작동방식 | 전압 인가, 전압 및 전류 측정 (동기 검파를 통한 유효 저항 측정) | |||||
|---|---|---|---|---|---|---|
| 측정범위 | 3 Ω (0〜3.000 Ω) | 3 Ω (0〜30.00 Ω) | 300 Ω (30.0 Ω〜300.0 Ω) | 300 Ω이상 3 kΩ이하(300 Ω〜3000 Ω) | 3 kΩ이상 30 kΩ이하 (3.00 kΩ〜30.00 kΩ) | 30 kΩ이상 300 kΩ이하 (30.0 kΩ〜300.0 kΩ) |
| 정확도 | 규정없음 | ±1.5% rdg ±6 dgt | ±1.5% rdg ±4 dgt | ±1.5% rdg ±4 dgt | ±1.5% rdg ±4 dgt | ±1.5% rdg ±4 dgt |
| 보조접지전극의 허용저항 | 5 kΩ | 5 kΩ | 50 kΩ | 100 kΩ | 100 kΩ | 100 kΩ |
| 허용 지전압 | 30 V rms 또는 42.4 V peak | |||||
MEC 기능 (4전극법 + 클램프, 3전극법 + 클램프)
| 측정방식 | 전압 인가, 전압 및 전류 측정 (동기 검파를 통한 유효 저항 측정) | |||
|---|---|---|---|---|
| 측정범위 | 30 Ω (0.00 Ω〜30.00 Ω) | 300 Ω (30.0 Ω〜300.0 Ω) | 3000 Ω (300 Ω〜3000 Ω) | 30.00 kΩ (3 kΩ〜30.00 kΩ) |
| 정확도 | ±5% rdg ±6 dgt | ±5% rdg ±3 dgt | ±5% rdg ±3 dgt | ±5% rdg ±3 dgt |
접지저항 측정(클램프식)
| 측정방식 | 전압 인가, 전압 및 전류 측정 (동기 검파를 통한 유효 저항 측정) | ||
|---|---|---|---|
| 측정범위 | 20 Ω (0.02 Ω〜20.00 Ω) | 200 Ω (20.0 Ω〜200.0 Ω) | 500 Ω (200 Ω〜500 Ω) |
| 정확도 | ±7% rdg ±3 dgt | ±7% rdg ±3 dgt | ±35% rdg |
저저항 측정
| 개방회로전압 | 4.0 V〜6.9 V | ||
|---|---|---|---|
| 측정전류 | 200 mA이상 | ||
| 측정범위 | 30 Ω (0.00 Ω〜30.00 Ω) | 300 Ω (30.0 Ω〜300.0 Ω) | 3000 Ω (300 Ω〜3000 Ω) |
| 정확도 | ±3 dgt (0.00 Ω〜0.19 Ω) ±2% rdg ±2 dgt (0.20 Ω〜10.00 Ω) | ±2% rdg ±2 dgt | ±2% rdg ±2 dgt |
옵션
| 표준 부속품 | |||
|---|---|---|---|
테스트 리드 L9787 악어클립세트, 1.2 m |
측정 코드 L9841 악어클립 검정, 4m |
보조접지봉 L9840 2개세트 |
측정코드 L9845-52 빨강, 50 m, 와인더 포함 |
측정코드 L9845-33 파랑, 50 m, 와인더 포함 |
측정코드 L9845-31 노랑, 50 m, 와인더 포함 |
접지망 모듈 L9846 측정코드를 셋팅하여 사용, 접지망 내장 |
휴대용 케이스 C0209 측정코드 수납용 |
휴대용 케이스 C0208 본체와 클램프 센서 수납용 |
|||
| 클램프 센서 | |||
클램프 온 센서 CT9848 검출용 |
시그널 인덕션 클램프 FT9847 주입용 동작 확인용 저항 부속 |
||
| 무선 통신 | |||
무선 어댑터 Z3210 |
|||
| 테스트 리드 | |||
대형 클립형 리드 9467 A: 300mm, B: 131mm, L: 1350mm, 선단 φ28mm, DC 50V |
핀형 리드 9772 A: 45mm(빨강), 최대 400mm(검정), B: 173mm, L: 1921mm(빨강), DC 60V |
테스트 리드 L9787 악어클립세트, 1.2 m |
|
| 보조툴 | |||
| 보조접지봉 L9840 2개세트 |
접지망 9050 2매세트 30×30 cm |
접지망 모듈 L9846 측정코드를 셋팅하여 사용, 접지망 내장 |
|
| 측정코드 | |||
측정 코드 L9842-11 노랑10 m, 와인더 포함 |
측정 코드 L9842-22 빨강20 m, 와인더 포함 |
측정 코드 L9841 악어클립 검정, 4m |
측정코드 L9844 빨강/노랑/검정 3개세트, 각 1.2 m |
측정코드 L9843-51 노랑50m, 와인더 포함 |
측정코드 L9843-52 빨강50m, 와인더 포함 |
측정코드 L9845-52 빨강, 50 m, 와인더 포함 |
측정코드 L9845-33 파랑, 50 m, 와인더 포함 |
| 측정코드 L9845-31 노랑, 50 m, 와인더 포함 |
|||
| 휴대용 케이스 | |||
| 휴대용 케이스 C0209 측정코드 수납용 |
휴대용 케이스 C0208 본체와 클램프 센서 수납용 |
||
