모델	설명	사이버 견적

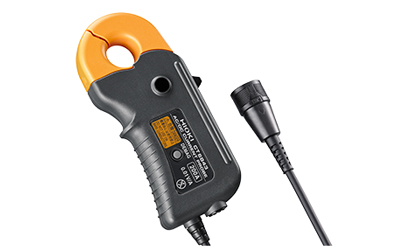

CT6843A		사이버견적


정격전류	AC/DC 200 A
주파수 특성	DC〜700 kHz
측정 가능 도체경	φ 20 mm 이하
최대 입력 전류	±600 Apeak (40℃ 이하 그리고 20 ms 이내)
출력 전압	10 mV/A
출력저항	50 Ω ± 10 Ω
측정 정확도(진폭) ±(% of reading + % of full scale)	DC : 0.2% + 0.02% DC < f ≦ 100 Hz: 0.2% + 0.01%
직선성 오차	±20 ppm Typical
동상 전압 제거비(CMRR)	±20 ppm Typical
직선성 오차	DC-1 kHz：150 dB 이상 1 kHz-10kHz：135 dB 이상 10 kHz-100 kHz：115 dB 이상 100 kHz-500 kHz：95 dB 이상 （출력전압에 대한 영향/동상 전압)
자동 위상 보정기능	PW8001에 연결하면 자동으로 위상 보정을 실행합니다.
사용 온습도 범위	-40℃~85℃, 80% RH 이하 (결로 없을 것)
적합규격	안전성 IEC 61010-2-032:2012/EN 61010-2-032:2012　타입D EMC IEC 61326-1:2012/EN 61326-1:2013
내전압	AC 4,260 V
정격 전원 전압	±11 V~±15 V
최대 정격 전력	6 VA 이하 (200 A/55 Hz 측정, ± 12 V 전원일 때)
외형 치수, 질량	153(W) ×67(H) ×25(D), 380 g, 코드 길이 3 m
부속품	사용설명서 ×1, 마크 밴드 ×6，휴대용 케이스×1
전원	파워 아날라이저 PW8001, PW6001, PW3390, 센서 유닛 CT9555, CT9556, CT9557, 3CH 전류 유닛 U8977 경유로 공급

외부전원, 접속 코드
사용 가능 제품: PW3335, PW3336, PW3337, MR6000, MR8847A, MR8827, MR8740T, MR8740, MR8741, MR8870, MR8880, MR8875
접속 코드 L9217 코드 양끝이 절연BNC, 1.6 m	센서 유닛서 CT9557 전류 센서를 단품으로 사용할 경우의 전원공급용 4Ch, 가산기능, 파형/RMS 출력포함	센서 유닛 CT9555 전류 센서를 단품으로 사용할 경우의 전원공급용 1Ch, 파형출력포함	센서 유닛 CT9556 전류 센서를 단품으로 사용할 경우의 전원공급용 1Ch, 파형/RMS출력포함
접속 코드 9165 코드 양끝이 금속BNC, 금속BNC단자에 사용, 1.5 m
변환 케이블/연장 케이블
※CT 9902는 2개까지 결선 가능
변환 케이블 CT9901 ME15W (12pin)을 PL23 (10pin)단자로 변환	연장 케이블 CT9902 5 m, ME15W (12pin) - ME15W (12pin) 단자
