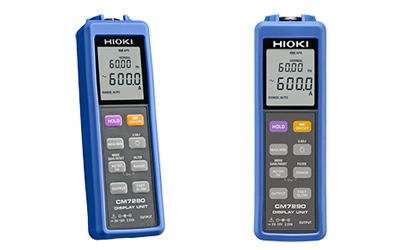

디스플레이 유닛 CM7290
- • CT7000 시리즈 커런트 센서에 전원 공급, 신호 출력
- • 측정값과 함께 주파수나 출력 레이트 듀얼 표시
- • 로거 및 메모리 하이코더에 4 개 형식으로 출력 가능 (파형, 실효값, 피크, 주파수)
- • 단 3 전지 / AC 어댑터 / 외부 DC 전원 구동
제품번호
| 모델 | 설명 | 사이버 견적 |
|---|---|---|
| CM7290 | CT7000 시리즈용 | 사이버견적 |
| ※ CM7290, CM7291 단독으로는 사용할 수 없습니다. CT7000 시리즈와 조합하여 사용합니다. ※ CT7100 시리즈와도 조합하여 사용할 수 있습니다 |
||
제품 사양
※ 방수성은 측정 기능을 유지하기 위함이며, 본 기기가 젖은 상태에서 활전부를 측정할 경우 감전의 위험이 있습니다.| 조합 센서 | CT7642, 7742 | CT7636, 7736 | CT7631, 7731 |
|---|---|---|---|
| 측정 항목 | 직류 (DC), 교류 (AC), 직류 + 교류 (DC + AC), 주파수 (Hz) | ||
| 파고율 | AC, DC + AC : 5000 카운트에서 3 이하, 6000 카운트에서 2.5 이하 | ||
| 출력 방식 | WAVE, RMS, PEAK, FREQ | ||
| 입력 커넥터 | HIOKI PL14 | ||
| 출력 갱신 시간 | PEAK --- FAST : 0.02 s / NORMAL : 0.2 s / SLOW : 1 s FREQ --- FAST : FAST : 0.2 s / NORMAL : 0.2 s / SLOW : 3.0 s (WAVE, RMS는 아날로그 출력) |
||
| PEAK 검출 시간 폭 | 2 ms 이상 (PEAK MAX / PEAK MIN 및 PEAK 출력시) | ||
| 기타 기능 | 오토 레인지 : 시작할 때 제로 조정, 해석 표시, 필터, 출력 증폭, 표시값 홀드, 백라이트, 오토 파워 세이브, 설정 저장, 키 잠금 | ||
| 대표 조합 정확도 (DC 출력 WAVE) |
± 2.0 % rdg. ± 10.8 mV (600.0 A 레인지) ± 2.0 % rdg. ± 1.8 mV (2000 A 레인지) |
± 2.5 % rdg. ± 30.8 mV (60.00 A 레인지) ± 2.5 % rdg. ± 3.8 mV (600.0 A 레인지) |
± 1.5 % rdg. ± 5.8 mV (60.00 A 레인지) ± 1.5 % rdg. ± 1.3 mV (100.0 A 레인지) |
| 대표 조합 정확도 (AC 출력 RMS) |
± 2.3 % rdg. ± 10.8 mV (600.0 A 레인지) ± 2.8 % rdg. ± 1.8 mV (2000 A 레인지) |
± 2.8 % rdg. ± 30.8 mV (60.00 A 레인지) ± 2.8 % rdg. ± 3.8 mV (600.0 A 레인지) |
± 1.8 % rdg. ± 5.8 mV (60.00 A 레인지) ± 1.8 % rdg. ± 1.3 mV (100.0 A 레인지) |
| 전원 | AA 알카라인 건전지 (LR6) × 2, 연속 사용 시간 : 16 h (백라이트 OFF 및 출력 WAVE 또는 RMS시, CT7600s 사용시) 정격 전력 2.5 VA 또는 AC 어댑터 9445-02 (AC 100~240V 프리), 또는 외부 전원 DC 5 ~ 15 V, 정격 전력 2.5 VA | ||
| 방진 방수성 ※ | IP54 (센서를 연결하고 AC 어댑터 및 전원 커넥터에 캡 장착시) | ||
| 치수 · 질량 | 52W × 163H × 37D mm, 220 g (프로텍터 탑재, 배터리 장착시) | ||
| 부속품 | AA 알카라인 건전지 (LR6) × 2, 프로텍터 (본체에 장착) × 1, 사용설명서 × 1 | ||
옵션
| 연결 가능 센서 | |||
|---|---|---|---|
AC 플렉시블 커런트 센서 CT7040 시리즈 대역 10Hz~50kHz (±3dB) 정격측정전류 AC 600A/6000A 가능 도체경: φ 254mm〜φ 100mm까지 3타입 출력 레이트: 1mV/A (600A), 0.1mV/A (6000A |
AC/DC 커런트 센서 CT7642 대역 DC ~ 10kHz (-3dB) 정격측정전류 AC/DC 2000A 출력전압 0.1mV/A 가능 도체경 φ 55 mm |
AC/DC 커런트 센서 CT7636 대역 DC ~ 10kHz (-3dB) 정격측정전류 AC/DC 600A 출력전압 1mV/A 가능 도체경 φ 33 mm |
AC/DC 커런트 센서 CT7631 대역 DC ~ 10kHz (-3dB) 정격측정전류 AC/DC 100A 출력전압 1mV/A 가능 도체경 φ 33 mm |
AC/DC 오토제로 커런트 센서 CT7742 대역 DC ~ 5kHz (-3dB) 정격측정전류 AC/DC 2000A 출력전압 0.1mV/A 가능 도체경 φ 55 mm |
AC/DC 오토제로 커런트 센서 CT7736 대역 DC ~ 5kHz (-3dB) 정격측정전류 AC/DC 600A 출력전압 1mV/A 가능 도체경 φ 33 mm |
AC/DC 오토제로 커런트 센서 CT7731 대역 DC ~ 5kHz (-3dB) 정격측정전류 AC/DC 100A 출력전압 1mV/A 가능 도체경 φ 33 mm |
|
| 출력 코드 | |||
출력 코드 L9094 φ 3.5 미니 플러그-바나나단자, 1.5 m |
출력 코드 L9095 BNC단자용, 1.5m |
출력 코드 L9096 단자대용, 1.5m |
|
| 센서·디스플레이 유닛 간 | |||
연장 케이블 L0220-01 2 m |
연장 케이블 L0220-02 5 m |
연장 케이블 L0220-03 10 m |
연장 케이블 L0220-04 20 m |
| 연장 케이블 L0220-05 30 m |
연장 케이블 L0220-06 50 m |
연장 케이블 L0220-07 100 m |
|
| 기타 옵션 | |||
AC어댑터 9445-02 For USA, AC 100〜240 V, 9 V/1 A |
마그네틱 스트랩 Z5004 |
AC어댑터 9445-03 For EU, AC 100 ~ 240 V, 9 V/ 1 A |
휴대용 케이스 C0220 센서×1, CM7290×1, AC어댑터×1, 출력 코드, 수납 가능 |
휴대용 케이스 C0221 센서×3, CM7290×1, AC어댑터×1, 출력 코드, 30m 연장 케이블 수납 가능 |
|||
