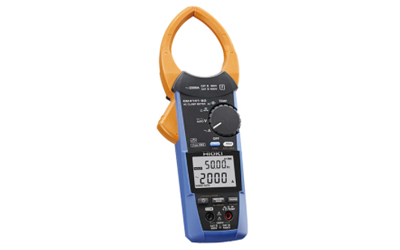

AC 클램프 미터 CM4141-50
- • 단면 최소 치수 11 mm의 매우 슬림한 센서로 케이블 틈새에 넣기 쉽도록 설계
- • 교류 전용, 2000A까지 측정 가능
- • 교류 전압 외 저항 등 다양한 측정기능
- • 무선화에 대응! 스마트폰이나 태블릿에 측정값을 전송 (무선 어댑터 Z3210 장착시)
- • 측정 데이터를 무선으로 Excel® 장부에 직접 전송 입력 (무선 어댑터 Z3210 장착시)
- • GENNECT Cross로 1차~30차까지의 고조파 해석이 가능 (무선 어댑터 Z3210 장착시)
- CAT IV 600 V CAT III 1000 V
- P2000 사용시 CAT III 2000 V CAT IV 1000 V
제품번호
| 모델 | 설명 | 사이버 견적 | 구매하기 |
|---|---|---|---|
| CM4141-50 | 사이버견적 |  |
제품 사양
| 교류 전류 레인지 | 60.00 A~2000 A, 3레인지 (45~1 kHz, 참 실효값 정류), 기본 정확도 45 - 66 Hz : ±1.5% rdg. ±0.08 A(60 A레인지) |
|---|---|
| 파고율 | 60.00 A 레인지: 2.5 (50.00 A 초과 60.00 A 이하)〜2000 A 레인지: 1.5 (2000 A 이하) |
| 직류 전압 레인지 | 600.0 ｍA~1000 V（P2000 사용시 600.0 V~2000 V） |
| 교류 전압 레인지 | 6.000 V〜1000 V, 4 레인지(15〜1 kHz, 참 실효값 정류), 기본 정확도 45 - 66 Hz : ±0.9% rdg. ±0.003 V (at 6 V) |
| 직류+교류 전류 레인지 | 6.000 V〜1000 V, 4 레인지, 기본 정확도 DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (at 6 V) |
| 저항 레인지 | 600.0 Ω〜6.000 MΩ, 5 레인지, 기본 정확도 : ±0.7% rdg. ±0.5 Ω (at 600 Ω) |
| 정전용량 레인지 | 1.000 μF〜1000 μF, 4 레인지, 기본 정확도 : ±1.9% rdg. ±0.005 μF (at 1 μF) |
| 주파수 레인지 | 전압: 9.999 Hz〜999.9 Hz 3 레인지, 전류: 99.99 Hz, 999.9 Hz 2 레인지, 기본 정확도: ±0.1% rdg. ±0.01 Hz (at 99.99 Hz) |
| 온도(K) | -40.0〜400.0 ˚C, 정확도: ±0.5% rdg. ±3.0 ˚C +온도 프로브 정확도 가산 |
| 그 외 기능 | 도통 체크, 다이오드 체크, AC/DC자동판별(전압만), 최대/최소/평균/파고치 최대/파고치 최소값 표시, 저역 통과 필터, 표시값 홀드, 백라이트, 오토 파워 세이브, 부저음, 영점 조정 등 |
| 방진방수성 | IP20 (완전히 마른 상태에서의 전압 또는 위험한 활전도체 전류 측정) IP50 (완전히 마른 상태에서의 저항 또는 절연 도체의 전류 측정 또는 보관시) |
| 전원 | AAA 알카라인 건전지(LR03)×2 연속 사용시간: 약 48시간(Z3210 미장착), 약 24시간(Z3210 장착 및 무선통신) 기타 조건 : AC 100 A 측정, 백라이트 OFF, 23 °C 참고치 |
| 측정 가능 도체경 | φ 55 mm, 조 치수 : 82 W × 11 D mm (D 치수는 조 끝에서 44 mm의 범위값) |
| 조 단면 | 11 mm (치수는 조의 끝에서 44 mm의 범위값) |
| 치수 및 질량 | 65 W × 247 H × 35 D mm, 300 g |
| 부속품 | 테스트 리드 L9300 × 1, 휴대용 케이스 C0203 × 1, AAA 알카라인 건전지 ( LR03) × 2, 사용설명서 × 2, 사용시 주의사항 × 1 |
고전압화되는 태양광 발전 설비를 안전하게 점검
| ■ CAT Ⅲ 2000 V까지 고전압 측정에 대응. |  |
|---|---|
| ■ 직류 고전압 프로브 P2000을 HIOKI 클램프 미터나 디지털 멀티 미터(DMM)와 함께 사용하면, 계통을 차단하지 않고 메가 솔라 등의 태양광 발전 설비를 안전하게 측정할 수 있습니다. | |
| ■ P2000 제품 자세히 보기 | |
작업 효율 UP! 디지털 관리로 측정 작업이 수월해집니다 (Excel 직접입력기능)
| ■ Excel® 파일로 작성한 장부에 측정 데이터를 직접 전송 입력할 수 있어 현장에서의 작업 효율이 향상됩니다. | |
|---|---|
| ■ ※ 무선 어댑터 Z3210에 의한 Bluetooth® 통신을 사용합니다. | |
무선통신기능으로 더욱 편리하게 사용
| ■ 무선 어댑터 Z3210(옵션) 지원. | |
|---|---|
| ■ 스마트폰이나 태블릿에 측정값을 전송해, 현장 사진이나 도면 등을 이용해 리포트를 빠르게 작성할 수 있습니다. | |
| ■ 무선 어댑터 Z3210 자세히보기 | |
옵션
| 테스트 리드 | |||
|---|---|---|---|
| L9300은 표준부속품 | |||
테스트 리드 L9207-10 90 cm |
테스트 리드 L9300 케이블 길이 95 cm, 캡 겸용 보호용 핑거 가드 일체형 |
직류 고전압 프로브 P2000 고전압 태양광발전설비를 안전하게 점검 CAT III 2000 V까지 고전압 측정 대응 |
|
| 테스트 리드 옵션(L9207-10, L9300용) | |||
| L9207-10의 캡을 제거한 상태에서 장착. L9300의 가드를 슬라이드하여 측정 카테고리II 상태로 장착. | |||
콘택트 핀 L4933 L9207-10/DT4911 선단에 연결, DC60V/AC30V |
소형 악어클립 L4934 L4932, L9207-10/DT4911 선단에 연결, CAT III 300V, CAT II 600V |
||
| 테스트 리드 옵션(L4930용) | |||
| 소형 악어클립 L4934를 사용할 경우는 테스트 핀 L4932가 필요 | |||
그래버 클립 L9243 바나나 플러그 케이블의 선단에 장착, 빨강 검정 세트, 전체길이 196mm, CAT III 1000V |
연장 케이블 L4931 바나나 플러그 케이블의 길이 연장용, 1.5m |
악어클립 L4935 바나나 플러그 케이블의 선단에 장착, CAT IV 600V, CAT III 1000V |
부스바 클립 L4936 바나나 플러그 케이블의 선단에 장착, CAT III 600V |
마그네틱 어댑터 L4937 바나나 플러그 케이블의 선단에 장착, CAT III 1000V |
소형 악어클립 L4934 L4932, L9207-10/DT4911 선단에 연결, CAT III 300V, CAT II 600V |
접속 케이블 L4930 1.2 m |
테스트 핀 L4932 바나나 플러그 케이블의 선단에 장착, CAT IV 600V, CAT III 1000V |
테스트 핀 L4938 바나나 플러그 케이블의 선단에 장착, CAT III 600V |
브레이커 핀 L4939 바나나 플러그 케이블의 선단에 장착, CAT III 600V |
마그네틱 어댑터 9804 L9438 등 전압코드 선단에 장착・빨강/검정세트 |
|
| 온도측정 | |||
K열전대 DT4910 K, 선단노출형, 소선경 0.3 mm, 센서길이 80 cm, 허용차 ±2.5℃, -40℃~260℃ |
|||
| 통신 | |||
무선 어댑터 Z3210 |
|||
| 케이스 | |||
휴대용 케이스 C0203 |
휴대용 케이스 C0207 가방 타입 |
||
