BT3554-51, BT3554-52
> 메이커별제품 > HIOKI > 저항계, 배터리 테스터

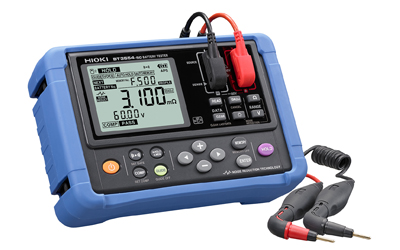

배터리 테스터 BT3554-51, BT3554-52
- • 배터리를 장치에 연결한 채, 무정전으로 측정 가능
- • 측정에서 저장까지 최속 약 2초, 기존 제품(3554) 에 비해 60% 단축
- • 내부저항/전압을 측정해 열화상태를 양호・주의・불가로 순간진단
- • 노이즈 감소 기능 탑재, 노이즈 내성 향상
- • 본체화면과 음성에 의한 가이드로 보다 간단한 순서로 측정가능
- • 측정데이터를 측정현장의 정보에 연결시켜 저장하므로 관리 공수가 줄어듬
- • 여러가지 측정데이터를 GENNECT Cross 어플리케이션으로 일괄관리
- • 프로텍터 장착으로 휴대성과 현장사용에 견디는 강도 향상
제품번호
| 모델 | 설명 | 사이버 견적 |
|---|---|---|
| BT3554-50 (단종) | 부속품 없음 | |
| BT3554-51 | 9465-10 부속 | 사이버견적 |
| BT3554-52 | L2020 부속 | 사이버견적 |
| 블루투스 통신은 옵션의 Z3210 장착시 가능 | ||
제품 사양
| 모델명 | BT3554-50 (단종) | BT3554-51 | BT3554-52 |
|---|---|---|---|
| 저항 측정 레인지 |
3 mΩ (최대표시 3.100 mΩ, 분해능 1 µΩ)~3 Ω 레인지 (최대표시 3.100 Ω, 분해능 1 mΩ), 4 전환 측정 정확도: ±0.8% rdg ±6 dgt (3 mΩ 레인지만 ±1.0% rdg ±8 dgt) 측정 전류 주파수: 1 kHz ±30 Hz, 노이즈 주파수 회피 기능 유효 시,1 kHz ±80 Hz 측정 전류: 160 mA (3 mΩ/30 mΩ 레인지), 16 mA (300 mΩ 레인지), 1.6 mA (3 Ω 레인지) 개방단자 전압: 5 V max. |
||
| 전압 측정 레인지 | ±6 V (최대표시 ±6.000 V, 분해능: 1 mV)~±60 V (최대표시 ±60.00 V, 분해능: 10 mV), 2 전환, 측정 정확도: ±0.08% rdg ±6 dgt | ||
| 온도 측정 정확도 |
측정 범위 -10°C~60°C, 최대표시 60.0°C, 분해능 0.1°C, 측정 정확도 ※ ±1.0°C ※온도센서 부착 클립형 리드 9460 사용 시 ※온도 프로브 9451 사용 시, ±0.5°C 가산（케이블 길이 1.5 m） ※온도 프로브 9451s 사용 시, ±0.5°C 가산（케이블 길이 0.1 m） BT3554-50 단품에서의 정확도：유사 입력 시：±0.5°C | ||
| 최대 허용 입력 전압 | DC 60 V max. AC 는 입력 불가 | ||
| 측정 시간 | 100 ms | ||
| 응답 시간 | 약 1.6초 | ||
| 컴퍼레이터 |
설정한 역치와 측정값과의 비교판정, 통지 판정 통지 방법: 다음표의 결과표시 (세그먼트), 부저음 전압값(고)의 경우: 저항값(저)= PASS, 저항값(중)= WARNING, 저항값(고)= FAIL 전압값(저)의 경우: 저항값(저)= WARNING, 저항값(중)= WARNING, 저항값(고)= FAIL 판정결과가 WARNING 또는 FAIL 일 때, 부저음에 연동하여 붉은색 백라이트 점등 전압 정 방법설정: ABS（절대값 판정）, POL（±극성부판정） 설정저장: 200테이블 | ||
| 메모리 기능 |
동작내용：측정 데이터의 저장・판독・삭제, 프로파일 정보의 저장・삭제, 데이터 수：6000, 메모리 구성：1 유닛에 500 데이터（12유닛） 저장 내용：측정 데이터와 프로파일 정보를 연결시켜 저장 1. 측정 데이터：본체 조작중의 저장・판독・삭제 가능 -1. 날짜 시각 -2. 저항값, 전압값, 온도 -3. 컴퍼레이터 임계값, 판정결과 2. 프로파일 정보：대응 어플리케이션（GENNECT Cross / GENNECT ONE）에서 저장・판독・삭제 가능 -1. 프로파일 번호：1~100（1의 프로파일 번호에 대해 하기의 2. 3. 4. 을 저장） -2. 위치정보：UPS가 있는 장소 등 임의 코멘트 -3. 디바이스 정보：UPS 관리번호 등 임의 코멘트 -4. 배터리 번호：1~500의 숫자（개시번호, 종료번호） |
||
| 측정 기록 가이드 |
동작내용：본체 화면표시 및 음성으로, 다음번에 측정하는 배터리 번호를 통지한다 ※음성은 Z3210, 및 대응 어플리케이션（GENNECT Cross）사용 시, 스마트폰/태플릿에서 출력 사전준비：대응 어플리케이션（GENNECT Cross / GENNECT ONE）에서 등록한 프로파일 정보를 본체에 전송한다 |
||
| 통신 인터페이스 |
USB Bluetooth®️ 무선통신（Z3210 장착 시） |
||
| 그 외 기능 | 온도측정 (-10.0℃~60.0℃), 영점조정, 홀더, 오토 홀더, 오토 메모리, 오토 파워 세이브, 시계 | ||
| 전원 |
AA 알카라인 건전지 (LR6) ×8 연속 사용시간：약 8.3시간(Z3210 미장착), 약 8.2시간（Z3210 장착, 무선통신 시） |
||
| 치수 및 질량 | 199W × 132H × 60.6D mm (프로텍터 장착 시), 960 g (전지, 프로텍터 포함) | ||
| 부속품1 | 휴대용 케이스 C1014 ×1, 프로텍터 Z5041 ×1, 퓨즈 세트 Z5050 ×1, 영점조정 보드 ×1, 목걸이 스트랩 ×1, USB 케이블 ×1, 어플리케이션 소프트웨어 GENNECT One CD-R ×1, 단3형 알카리 건전지 (LR6) ×8, 설명서 ×1 | ||
| 부속품2 | 없음 | 핀형 리드 9465-10 x 1 | 핀형 리드 L2020 x 1 |
옵션
| 측정용 프로브(4단자 측정을 손쉽게, φ2.7mm 1축 타입) | |||
|---|---|---|---|
핀형 리드 9465-10 A:45mm (빨강), 105mm (검정, 최대515mm), B:176mm, L:1883mm (빨강) |
핀형 리드 L2020 A:70mm (빨강), 150mm (검정, 최대630mm), B:164mm, L:1941mm (빨강) |
선단핀 9465-90 9465-10, L2020의 선단교체용(1개) |
|
| 측정용 프로브(프로브 각도를 넓힐 수 있는 2.5mm 핀치, 2축 핀 타입) | |||
핀형 리드 9772 A: 45mm (빨강), 105mm (검정, 최대 515mm), B: 173mm, L: 1880mm (빨강) |
선단핀 9772-90 9772, L2100의 선단교체용(1개) |
||
| 측정용 프로브(클립형 외) | |||
대형 클립형 리드 9467 A:300mm, B:116mm, L:1360mm, φ29mm |
온도센서장착 클립형 리드 9460 3540, 3554용, A:300 mm, B:106 mm, L:2268 mm |
전면 스위치 9466 측정하면서 값을 고정(홀드) 가능 |
|
| 온도 프로브 | |||
온도 프로브 (9451S) 9451-01 L: 100mm |
온도 프로브 9451 L: 1.5m |
||
| 옵션 | |||
| 영점 조정 보드 : 휴대용 케이스에 넣어 사용할 경우는 별도로 면 파스너 필요 | |||
영점 조정 보드Z5038 L2110, L2100용 |
퓨즈 세트 Z5050 교체용 퓨즈(5개1세트) BT3554 본체용 |
무선 어댑터Z3210 |
휴대용 케이스C1014 BT3554, BT3554-50 본체용 하드케이스 |
프로텍터Z5041 BT3554, BT3554-50 본체용 |
|||
