9272-10
> 메이커별제품 > HIOKI > 전류 센서, 전류 프로브

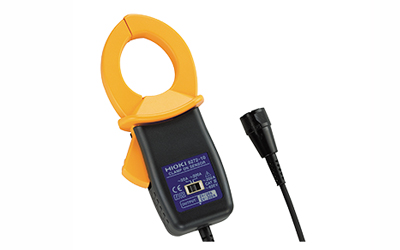

클램프 온 센서
9272-10 (단종)
- • 뛰어난 저주파수 특성과 위상 특성에 의한 인버터 제어 기기의 전류 · 전력 측정 용도에
- • 1Hz~100kHz 규모 주파수 대역에서 고조파 분석 · FFT 분석 파형 관측 용도로 (AC 전용)
대체품 (이미지를 클릭해주세요.)
| 이미지 |
품명 |
모델 |
 |
클램프 온 센서 |
9272-05 |
제품번호
| 모델 |
설명 |
사이버 견적 |
| 9272-10 |
AC 20/200A, PL23 단자 |
|
| 본체만으로는 사용할 수 없습니다. 전원 공급과 메모리 하이코더 등으로 연결할 때는 옵션인 센서 유닛이 필요합니다. 대응하는 전력계는 직접 연결할 수 있습니다. |
제품 사양
|
|
| 정격전류 |
AC 20/ 200 A (전환식) |
| 최대 입력 전류 |
50 Arms (20 A 레인지), 300 Arms (200 A 레인지) |
| 주파수 특성 |
1 Hz (±2 % rdg. ±0.1 % f.s.)〜100 kHz (±30 % rdg. ±0.1 % f.s.) |
| 진폭/위상 정확도 |
진폭：±0.3 % rdg. ±0.01 % f.s. 위상：±0.2 ° (45〜66 Hz) |
| 출력 전압 레이트 |
2 V/ 20 A 또는 2 V/ 200 A ※본 기기의 출력은 센서 유닛 경우로 출력되는 AC 전압입니다. 1MΩ 등 고입력 임피던스 전압 입력 기기에 연결해 주십시오. |
| 대지간 최대 정격 전압 |
AC 600 Vrms (CAT III) |
| 측정 가능 도체경 |
φ 46 mm 이하 |
| 전원 |
DC ±11V~±15V (센서 유닛 경유로 공급, AC100~240V) |
| 소비전력 |
5 VA 이하 (200 A 측정 시) |
| 치수 및 질량 |
78W × 188H × 35D mm, 430 g, 코드 길이 3 m |
| 부속품 |
휴대용 케이스 9355 ×1, 사용설명서 ×1, 마크밴드 ×6 |
조합 대응 제품
|
|
|
| 대응 제품/유닛 |
9272-10 |
9272-05 |
| PW3390 |
△ （CT9900 필요） |
○ |
| 3390 |
○ |
△ （CT9901 필요） |
| 3193 시리즈 |
○ |
△ （CT9901 필요） |
| 8971 |
△ （9318 필요） |
△ （9318, CT9901 필요） |
| 8940 |
△ （9318, 9705 필요） |
△ （9318, 9705, CT9901 필요） |
