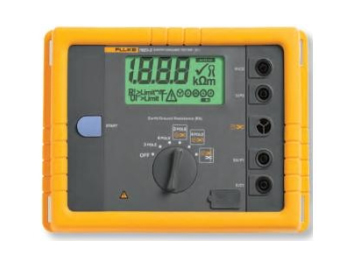

접지 테스터 1623-2
Fluke 1623-2는 네 가지 유형의 접지 측정을 모두 수행할 수 있는 독창적인 접지 테스터입니다.
- • 3극 및 4극 전위차(스테이크 사용)
- • 4극 토양 저항률 테스트(스테이크 사용)
- • 셀렉티브 테스트(클램프 1개와 스테이크 사용)
- • 스테이크리스 테스트(클램프만 2개 사용)
제품 사양
| 일반 | |
|---|---|
| 디스플레이: 1999자리 LCD | 특수 기호, 25mm의 자리 높이, 형광 백라이트가 있는 디스플레이 |
| 사용자 인터페이스 | TURN 및 START 원 버튼 개념을 통해 즉시 측정. 작동 요소는 회전 스위치와 START 버튼뿐 |
| 견고함, 방수 및 방진 | 열악한 환경 조건에 맞게 설계됨(고무 보호 덮개, IP56) |
| 메모리 | USB 포트를 통해 액세스할 수 있는 최대 1500개의 기록을 저장하는 내부 메모리 저장소 |
| 보조 전원 | 1.5V 알카라인 6개(AA LR6 유형) |
| 치수(WxHxD) | 250 mm x 133 mm x 187 mm(9.75 in x 5.25 in x 7.35 in) |
| 중량 | 1.1kg(2.43lb) - 배터리 포함 |
| 7.6kg(16.8lb) - 운반용 케이스에 액세서리 및 배터리 포함 | |
| RA 3극 접지 저항 측정(IEC 1557-5) | |
|---|---|
| 스위치 위치 | R A 3극 |
| 해상도 | 0.001Ω~10Ω |
| 측정 범위 | 0.020Ω~19.99kΩ |
| 정확도 | ±(판독값의 2% + 3자리) |
| 작동 오류 | ±(판독값의 5% + 3자리) |
| 측정 원칙: 전류 및 전압 측정 | |
|---|---|
| 전압 측정 | Vm = 48V ac |
| 단락 회로 전류 | > 50 mA |
| 주파수 측정 | 128 Hz |
| 프로브 저항(R S) | 최대 100kΩ |
| 보조 접지 전극 저항(R 높이) | 최대 100kΩ |
| R 높이 및 R의 추가 오류S | R 높이[kΩ]•••R S[kΩ]/R A[Ω]•••0.2% |
| R A 4극 접지 저항 측정(IEC 1557-5) | |
|---|---|
| 스위치 위치 | R A 4극 |
| 해상도 | 0.001Ω~10Ω |
| 측정 범위 | 0.020Ω~19.99kΩ |
| 정확도 | ±(판독값의 2% + 3자리) |
| 작동 오류 | ±(판독값의 5% + 3자리) |
| 측정 원칙: 전류 및 전압 측정 | |
|---|---|
| 전압 측정 | Vm = 48V ac |
| 단락 회로 전류 | > 50 mA |
| 주파수 측정 | 128 Hz |
| 프로브 저항(R S +R ES) | 최대 100kΩ |
| 보조 접지 전극 저항(R 높이) | 최대 100kΩ |
| R 높이 및 R의 추가 오류S | R 높이[kΩ]•••R S[kΩ]/R A[Ω]•••0.2% |
| 전류 클램프를 사용한 RA 3극 셀렉티브 접지 저항 측정(전류 클램프를 사용한 R A) | |
|---|---|
| 스위치 위치 | R A 3극(클램프 사용) |
| 해상도 | 0.001Ω~10Ω |
| 측정 범위 | 0.020Ω~19.99kΩ |
| 정확도 | ±(판독값의 7% + 3자리) |
| 작동 오류 | ±(판독값의 10% + 5자리) |
| 측정 원칙: 전류/전압 측정(외부 전류 클램프 사용) | |
|---|---|
| 전압 측정 | Vm = 48V ac |
| 단락 회로 전류 | > 50 mA |
| 주파수 측정 | 128 Hz |
| 프로브 저항(R S) | 최대 100kΩ |
| 보조 접지 전극 저항(R 높이) | 최대 100kΩ |
| 전류 클램프를 사용한 RA 4극 셀렉티브 접지 저항 측정(전류 클램프를 사용한 R A) | |
|---|---|
| 스위치 위치 | R A 4극(클램프 사용) |
| 해상도 | 0.001Ω~10Ω |
| 측정 범위 | 0.020Ω~19.99kΩ |
| 정확도 | ±(판독값의 7% + 3자리) |
| 작동 오류 | ±(판독값의 10% + 5자리) |
| 측정 원칙: 전류/전압 측정(외부 전류 클램프 사용) | |
| 전압 측정 | Vm = 48V ac |
| 단락 회로 전류 | > 50 mA |
| 주파수 측정 | 128 Hz |
| 프로브 저항(R S) | 최대 100kΩ |
| 보조 접지 전극 저항(R 높이) | 최대 100kΩ |
| 스테이크리스 접지 루프 측정(클램프 2개) | |
|---|---|
| 스위치 위치 | R A 4극(클램프 2개 사용) |
| 해상도 | 0.001Ω~10Ω |
| 측정 범위 | 0.020Ω~19.99kΩ |
| 정확도 | ±(판독값의 7% + 3자리) |
| 작동 오류 | ±(판독값의 10% + 5자리) |
| 측정 원칙: 변류기 2개를 사용하여 폐쇄형 루프에서 스테이크리스 저항 측정 | |
|---|---|
| 전압 측정 | Vm = 48V ac |
| 주파수 측정 | 128 Hz |
| 측정 범위 | 0.020Ω~19.99kΩ |
| 노이즈 전류(I EXT) | 최대 I EXT = 10A (ac)(R A < 20Ω) |
| 최대 I EXT = 2 A (ac)(R A > 20Ω) | |
