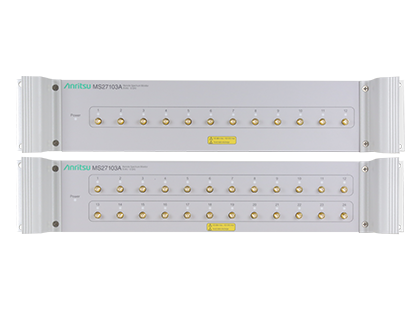

원격 스펙트럼 모니터 MS27103A
MS27103A는 랙 마운트 가능한 인클로저에 들어있으며 12개의 (또는 옵션으로 24개의) RF 입력이 포함되어 있습니다. 전자 스위치로 각 포트를 할당합니다. MS27103A는 사용자 지정 주파수에서 신호를 모니터링하고 기록하는 완전한 기능을 갖춘 플랫폼입니다
- • 9 kHz ~ 6 GHz
- • 다수의 안테나와 사용할 수 있는 12 (옵션 : 24포트) RF IN 포트
- • 최대 스위프 속도 24 GHz/s
- • 웹 브라우저로 측정을 표시, 제어, 수행하는 내장 웹 서버
- • 원격 배치 모니터의 장기 안정성 보장을 위한 워치독 타이머
- • 정밀한 신호 발견을 위한 낮은 스퍼 레벨
- • 20 MHz 순간 FFT 대역폭
제품 사양
| Specification | ||
|---|---|---|
| Frequency range | 9 kHz to 6 GHz (tunable to 0 Hz) | |
| Tuning Resolution | 1 Hz | |
| Frequency Span | 10 Hz to 6 GHz | |
| RBW, VBW | 10 Hz to 3 MHz in 1–3 sequence | |
| Dynamic Range | > 106 dB | |
| Measurement Range | DANL to +22 dBm | |
| Attenuator Range | 0 dB to 50 dB in 5 dB steps | |
| Maximum Input | +22 dBm, ±50 VDC | |
| Displayed Average Noise Level (DANL) | ||
| Preamp Off | Preamp On | |
| 10 MHz to 3.3 GHz | - 145 | - 160 |
| > 3.3 GHz to 4.1 GHz | - 138 | - 155 |
| > 4.1 GHz to 5 GHz | 135 | - 152 |
| > 5 GHz to 6 GHz | - 123 | - 141 |
| Third-Order Intercept (TOI) | ||
| 800 MHz | (+7 dBm) | |
| 2400 MHz | (+17 dBm) | |
| 200 to 2200 MHz | +10 dBm | |
| > 2.2 GHz to 5.0 GHz | +8 dBm | |
| > 5.0 GHz to 6.0 GHz | +14 dBm | |
| RF In | 12 SMA(f) ports, 50 Ω / 24 SMA(f) ports, 50 Ω (optional | |
| Interface | Ethernet, USB | |
| Warranty | Standard three-year warranty | |
| Size | 480 mm x 90 mm x 300 mm | |
| Weight | 12-port: 3.9 kg / 24-port: 4.5 kg | |
옵션 & 악세서리
| Options | |
|---|---|
| Options | |
| MS27101A-0001 | Rack Mount Kit |
| MS27101A-0400 | Vision Monitor Enabled |
| MS27101A-0401 | Vision Locate Enabled (requires Option 400 above) |
| Standard Accessories | |
| 40-187-R | AC-DC Adapter |
| 2100-32-R | Power Adapter |
| 2000-1371-R | Ethernet Cable, 2.13 m (7 ft) |
| 2000-1528-R | GPS Antenna, SMA(m) with 5 m (15 ft) cable |
| Optional Accessories | |
| 760-288-R | Transit Case |
