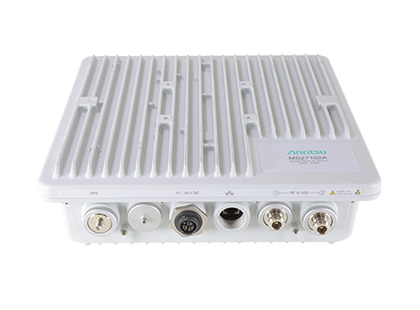

원격 스펙트럼 모니터 MS27102A
Anritsu는 간섭 문제를 완화하고 불법 또는 무단 신호 활동을 모두 식별하는 세 가지 모델의 원격 스펙트럼 모니터링 제품을 제공합니다. MS27101A는 전적으로 실내에서 사용하도록 설계되어, 1U 높이의 ½ 랙으로 장착시킬 수 있습니다. MS27102A는 실외 작동을 위한 IP67 등급의 장비로서, 전신주 또는 벽 위에 (동봉한 장착용 브래킷을 사용하여) 장착할 수 있습니다.
- • 9 kHz ~ 6 GHz
- • 야외 사용에 적합한 IP67 등급
- • 최대 스윕 속도 24 GHz/s
- • 웹 브라우저를 통한 표시, 제어, 수행을 위한 내장 웹 서버
- • 원격 배치 모니터의 장기 안정성 보장을 위한 워치독 타이머
- • 정확한 신호 측정을 위한 낮은 Spur 레벨
- • 20 MHz 순간 FFT 대역폭
제품 사양
| Specification | ||
|---|---|---|
| Frequency range | 9 kHz to 6 GHz (tunable to 0 Hz) | |
| Tuning Resolution | 1 Hz | |
| Frequency Span | 10 Hz to 6 GHz | |
| RBW, VBW | 10 Hz to 3 MHz in 1–3 sequence | |
| Dynamic Range | > 106 dB | |
| Measurement Range | DANL to +30 dBm | |
| Attenuator Range | 0 dB to 50 dB in 5 dB steps | |
| Maximum Input | +30 dBm, ±50 VDC | |
| Displayed Average Noise Level (DANL) | ||
| Preamp Off | Preamp On | |
| 10 MHz to 3.3 GHz | - 150 | - 165 |
| > 3.3 GHz to 4.1 GHz | - 145 | - 162 |
| > 4.1 GHz to 5 GHz | - 143 | - 160 |
| > 5 GHz to 6 GHz | - 136 | - 154 |
| Third-Order Intercept (TOI) | ||
| 800 MHz | (+7 dBm) | |
| 2400 MHz | (+17 dBm) | |
| 200 to 2200 MHz | +10 dBm | |
| > 2.2 GHz to 5.0 GHz | +8 dBm | |
| > 5.0 GHz to 6.0 GHz | +14 dBm | |
| RF In | One type N, female port, 50 Ω / Two type N, female ports, 50 Ω (optional) | |
| Interface | Ethernet, USB | |
| Warranty | Standard three-year warranty | |
| Size | 310 mm x 102 mm x 310 mm | |
| Weight | 6.87 kg | |
옵션 & 악세서리
| Options | |
|---|---|
| Options | |
| MS27101A-0001 | Rack Mount Kit |
| MS27101A-0400 | Vision Monitor Enabled |
| MS27101A-0401 | Vision Locate Enabled (requires Option 400 above) |
| Standard Accessories | |
| 40-187-R | AC-DC Adapter |
| 2100-32-R | Power Adapter |
| 2000-1371-R | Ethernet Cable, 2.13 m (7 ft) |
| 2000-1528-R | GPS Antenna, SMA(m) with 5 m (15 ft) cable |
| Optional Accessories | |
| 760-288-R | Transit Case |
