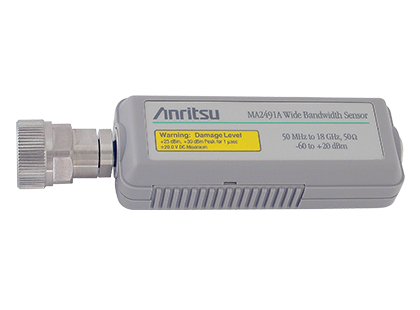

광대역 전력 센서(피크 & 평균) MA249xA 시리즈
Anritsu MA249XA 광대역 전력 센서는 ML2480 및 ML2490 Series 전력계와 함께 사용하도록 설계되었습니다. 이 센서는 광대역 신호의 피크, 파고율, 평균 전력, 상승 시간, 하강 시간, 최대 전력, 최소 전력 및 통계 데이터를 제공합니다.
- • WiMax, WCDMA, WLAN, GSM 등과 같은 레이더 및 통신 신호 측정에 이상적
- • -60 dBm의 낮은 CW 및 평균 전력 측정
- • 20 MHz의 비디오 대역폭
- • ML2480 및 ML2490 Series 전력계에서 사용할 경우 64MS/s의 샘플링 속도
제품 사양
| 모델 | MA2490A | MA2491A |
|---|---|---|
| 주파수 범위 | 50 MHz - 8 GHz | 50 MHz - 18 GHz |
| 동적 범위(dBm) | -60~+20 CW 모드 | |
| SWR | < 1.17; 50-150 MHz < 1.12; 0.15-2.5 GHz < 1.22; 2.5-12.4 GHz < 1.25; 12.4-18 GHz |
|
| 상승 시간1 | < 18ns | |
| 센서 선형성 | < 7% 50-300 MHz < 3.5% 0.3-8 GHz |
< 7% 50-300 MHz < 3.5% 0.3-18 GHz |
| RF 커넥터 2 | N(m) | |
