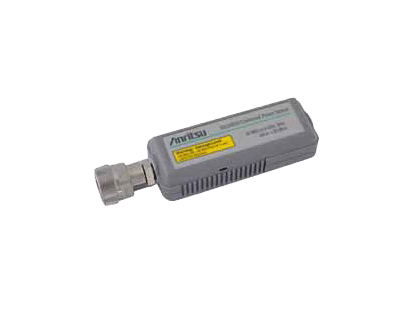

범용 전력 센서(평균) MA248xD 시리즈
MA248xD Series는 동적 범위 80 dB의 True-RMS 센서입니다. 이 전력 센서는 3G, 4G, OFDM과 같은 CW, 멀티톤 및 변조 RF 파형에서 평균 전력 측정에 사용될 수 있습니다.
- • True-RMS 검출을 통해 모든 신호 유형의 평균 전력을 정확하게 측정
- • 80 dB의 동적 범위
- • 옵션 1을 통해 빠르고 정확한(1.8 %선형성) CW 평균 전력 측정 지원
- • 10 MHz - 18 GHz(센서에 따라 다름)의 넓은 주파수 적용 범위
- • EEPROM에 저장된 보정 인자
제품 사양
| 모델 | MA2481D | MA2482D | MA2480/01 |
|---|---|---|---|
| 주파수 범위 | 10 MHz - 6 GHz | 10 MHz - 18 GHz | CW 신호와 TDMA 및 펄스 측정의 고속 측정을 위해 범용 전력 센서에 고속 CW 모드를 추가합니다. |
| 동적 범위(dBm) | -60~+20 | ||
| SWR | < 1.17; 10-150 MHz < 1.12; 0.15-2 GHz < 1.22; 2-12.4 GHz < 1.25; 12.4-18 GHz |
||
| 상승 시간1(ms) | < 0.004 (옵션 1 에서만) | ||
| 센서 선형성 | 10 MHz-6 GHz 3% -60~+20 dBm 6-18 GHz 3% -60~+20 dBm 3.5% o~+20 dBm (옵션 1의 경우 1.8% CW) |
||
| RF 커넥터 2 | N(m) | ||
