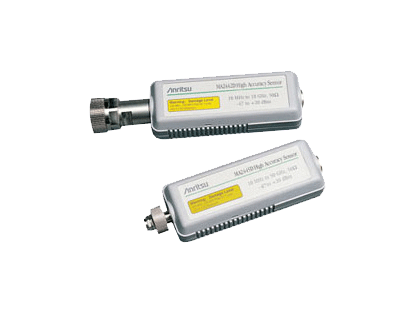

표준 다이오드 센서(CW) MA247xD 시리즈
Anritsu MA247XD 표준 다이오드 센서는 ML2430, ML2480 및 ML2490 Series 전력계와 함께 사용하도록 설계되었습니다. 이 다이오드 센서는 높은 동적 범위, 고정확도 CW 및 TDMA 측정을 위해 설계되었습니다. 이 전력 센서는 동적 범위가 90 dB이고 선형성이 1.8%보다 우수하므로 정밀 측정에 이상적입니다. 이 센서의 4 µs 상승 시간은 GSM 및 GMSK 변조를 사용하는 유사한 TDMA 시스템에서 전력 측정을 하기에 충분히 빠릅니다.
- • 넓은 동적 범위의 센서(-70 dBm~+20 dBm)
- • 정확한 CW 평균 전력 측정
- • 10 MHz - 50 GHz(센서에 따라 다름)의 넓은 주파수 적용 범위
- • EEPROM에 저장된 보정 인자
제품 사양
| 모델 | MA2472D | MA2473D | MA2474D | MA2475D |
|---|---|---|---|---|
| 주파수 범위 | 10 MHz - 18 GHz | 10 MHz - 32 GHz | 10 MHz - 40 GHz | 10 MHz - 50 GHz |
| 동적 범위(dBm) | -70~+20 | |||
| SWR | <1.17; 10-150 MHz <1.90; 10-50 MHz <1.17; 50-150 MHz <1.12; 0.15-2 GHz <1.22; 2-12.4 GHz <1.25; 12.4-18 GHz <1.35; 18-32 GHz <1.50; 32-40 GHz <1.63; 40-50 GHz |
|||
| 상승 시간1(ms) | < 0.004 | |||
| 센서 선형성 4 | 1.8%, < 18 GHz 2.5%, < 40 GHz 3.5%, < 50 GHz |
|||
| RF 커넥터 2 | N(m) | K(m) | K(m) | V(m) |
