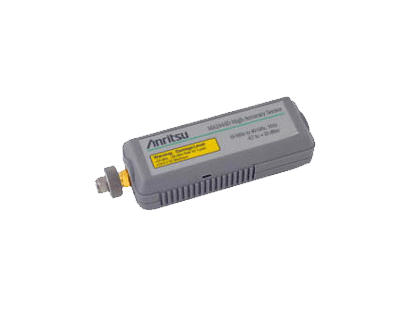

고정확도 다이오드 센서(CW) MA244xD
Anritsu MA244XD 표준 다이오드 센서는 ML2430, ML2480 및 ML2490 Series 전력계와 함께 사용하도록 설계되었습니다. 이 다이오드 센서는 높은 동적 범위, 고정확도 CW 및 TDMA 측정을 위해 설계되었습니다. 내장형 3 dB 감쇠기가 있는 MA244XD는 입력 VSWR을 최소화하며, 증폭기를 측정하는 경우와 같이 넓은 동적 범위에서 최고의 측정 정확도가 필요한 경우에 가장 효과적으로 사용됩니다.
- • 넓은 동적 범위의 센서(-67 dBm~+20 dBm)
- • 정확한 CW 평균 전력 측정
- • 10 MHz-50 GHz(센서에 따라 다름)의 넓은 주파수 적용 범위
- • EEPROM에 저장된 보정 인자
제품 사양
| 모델 | MA2442D | MA2444D | MA2445D | |
|---|---|---|---|---|
| 주파수 범위 | 10 MHz - 18 GHz | 10 MHz - 40 GHz | 10 MHz - 50 GHz | |
| 동적 범위(dBm) | -67~+20 | |||
| SWR | < 1.17; 10-150 MHz(MA2442D에서만) < 1.90; 10-50 MHz < 1.17; 50-150 MHz < 1.08; 0.15-2GHz < 1.16; 2-12.4 GHz < 1.21; 12.4-18 GHz < 1.29; 18-32 GHz < 1.44; 32-40 GHz < 1.50; 40-50 GHz |
|||
| 상승 시간1(ms) | < 0.004 | |||
| 센서 선형성 3 | 1.8%, < 18 GHz 2.5%, < 40 GHz 3.5%, < 50 GHz |
|||
| RF 커넥터 2 | N(m) | K(m) | V(m) | |
