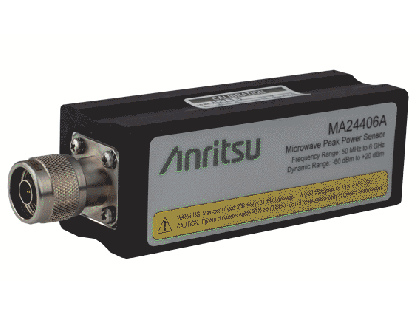

USB Peak Power Sensors MA24400A

MA24400A USB 피크 전력 센서(Peak Power Sensor)는 복잡한 무선 통신 환경에서 신호 측정 및 특성화의 과제를 해결하도록 설계되었습니다. Anritsu의 USB 피크 전력 센서는 최대 195 MHz (센서에 따라 다름)의 업계 최고의 상승 시간 및 비디오 대역폭 (VBW)을 통해 802.11ac와 같은 광대역 변조 신호와 10 ns의 피크 전력을 측정할 수 있습니다.
- • 6 GHz, 8 GHz, 18 GHz 및 40 Hz 모델
- • 최대 195 MHz VBW 및 3 ns 상승 시간을 제공
- • 초당 100,000회 측정값을 제공
- • 전력 측정값을 실시간으로 처리
- • 100 MS/s의 연속 샘플링 및 10 GS/s의 유효 샘플링 속도 제공
- • 상승/하강 에지 측정을 위한 100 ps의 시간 분해능
- • 최대 펄스 프로파일링
- • 요인, CCDF 및 통계적 측정값을 계산
제품 사양
Model | Frequency | VBW (high / standard) | Power Range Avg | Power Range Pulse | RF Connector |
---|---|---|---|---|---|
MA24406A | 50 MHz to 6 GHz | 195 MHz / 350 kHz | -60 to +20 dBm | -50 to +20 dBm | N(m) |
MA24408A | 50 MHz to 8 GHz | 165 MHz / 350 kHz | -60 to +20 dBm * | -50 to +20 dBm ** | N, 50 Ohms |
MA24418A | 50 MHz to 18 GHz | 70 MHz / 350 kHz | -34 to +20 dBm | -24 to +20 dBm | N(m) |
MA24419A | 50 MHz to 18 GHz | 6 MHz / 350 kHz | -50 to +20 dBm | -40 to +20 dBm | N(m) |
MA24440A | 50 MHz to 40 GHz | 70 MHz / 350 kHz | -34 to +20 dBm | -24 to +20 dBm | K(m) |
MA24441A | 50 MHz to 40 GHz | 6 MHz / 350 kHz | -50 to +20 dBm | -40 to +20 dBm | K(m) |
* -53 to +20 dBm for > 6 GHz ** -43 to +20 dBm for > 6 GHz |
옵션 & 액세서리
Standard Accessories | ||
---|---|---|
11410-00976 | Information Card | |
806-390-R | 0.9 m BNC (m) to SMB (m) cable | |
806-389-R | 0.9 m SMB (m) to SMB (m) cable | |
806-391-R | 1.8 m USB A (m) to USB B (m) cable | |
Optional Accessories | ||
3-1010-122 | 20 dB, 5 W, DC to 12.4 GHz, N(m) to N(f) | |
3-1010-123 | 30 dB, 50 W, DC to 8.5 GHz, N(m) to N(f) | |
3-1010-124 | Attenuator, 40 dB, 100 W, DC-8.5 GHz, N(f) input to N(m) output, Unidirectional | |
42N50-20 | 20 dB, 5 W, DC to 18 GHz, N(m) to N(f) | |
42N50A-30 | 30 dB, 50 W, DC to 18 GHz, N(m) to N(f) |
