MA24105A
> 메이커별제품 > Anritsu > RF 파워미터 & 센서

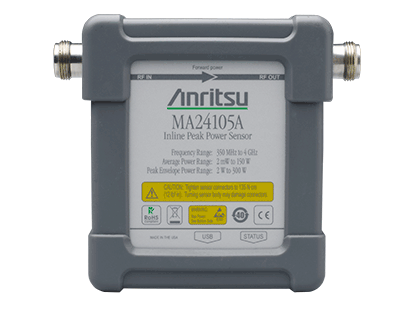

인라인 피크 전력 센서 MA24105A
Anritsu MA24105A 인라인 피크 전력 센서는350 MHz ~ 4 GHz까지, 2 mW ~ 150 W에 이르는 평균 전력을 정확하게 측정하도록 설계되었습니다. 이 센서는 전체 주파수 및 동적 범위에 걸쳐 True-RMS 측정을 가능하게 하는 "이중 경로" 구조를 적용하므로 사용자는 GSM/EDGE, CDMA/EV-DO, WCDMA/HSDPA, WiMAX, TD-SCDMA와 같은 CW 및 멀티-톤, 디지털 변조 신호를 측정할 수 있습니다.
- • 폭넓은 주파수 범위(350 MHz ~ 4 GHz)
- • WLL, GSM/EDGE, CDMA/EV-DO, WCDMA/HSDPA, WiMAX, TD-SCDMA
등과 같은 모든 주요 셀룰러 및 통신 대역 포괄 - • 측정의 전송 및 역전송
- • 동종 제품 중 가장 폭넓은 동적 범위 인라인 전력 센서
- • 150 W까지 True-RMS 측정
- • 경제적인 독립형 플러그 및 플레이 장치
- • 높은 파고율 신호 측정에 이상적
제품 사양
| MA24105A | |
|---|---|
| Frequency Range | 350 MHz to 4 GHz |
| Measurement Range | 2 mW to 150 W (+3 dBm to +51.76 dBm) |
| Input return loss | ≥ 29.5 dB from 350 MHz to 3 GHz ≥ 26.5 dB from > 3 GHz to 4 GHz |
| Measurement Channel | 2 (Forward and Reverse) |
| Maximum Power | 150 W average, 300 W pulse |
| Interface | USB 2.0 |
옵션 & 액세서리
| Standard Accessories | ||
|---|---|---|
| 2000-1606-R | 1.8 m USB 2.0 A to Micro-B cable | |
| 2300-283 | Product CD - Anritsu PowerXpert and USB power sensors | |
| 10585-00021 | Quick Start Guide | |
| Optional Accessories | ||
| Calibrated Torque Wrenches | 01-200 | Calibrated torque wrench for N connector |
| Power Attenuators | 3-1010-123 | DC to 8.5 GHz |
| 3-1010-124 | DC to 8.5 GHz | |
| 3-1010-122 | DC to 12.4 GHz | |
| 42N50-20 | DC to 18 GHz | |
| 42N50A-30 | DC to 18 GHz | |
| 1010-121 | DC to 18 GHz | |
| 1010-127-R | DC to 3 GHz | |
| 1010-128-R | DC to 3 GHz | |
| Precision Terminations | 28N50-3 | DC to 8.6 GHz |
| 28N50-2 | DC to 18 GHz | |
| 28NF50-2 | DC to 18 GHz | |
| Precision Coaxial Adapters | 510-90 | DC to 3.3 GHz |
| 510-91 | DC to 3.3 GHz | |
| 510-92 | DC to 3.3 GHz | |
| 510-93 | DC to 3.3 GHz | |
| 33NFNF50B | DC to 18 GHz | |
| 33NNF50B | DC to 18 GHz | |
| 33NN50B | DC to 18 GHz | |
| 34AN50 | DC to 18 GHz | |
| 34ANF50 | DC to 18 GHz | |
| 34NFK50 | DC to 18 GHz | |
| 34NFKF50 | DC to 18 GHz | |
| 34NK50 | DC to 18 GHz | |
| 34NKF50 | DC to 18 GHz | |
