MW9077A/A1/A2/B
> 품목별제품 > 광통신 > Anritsu

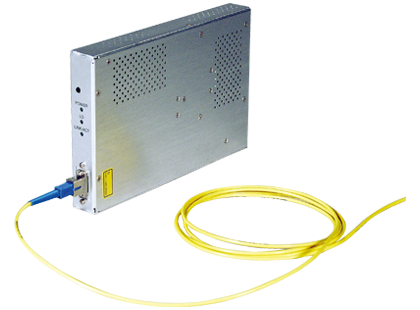

OTDR Module MW9077A/A1/A2/B (단종)
광섬유 모듈 모니터링을 위한 특별히 작고 성능이 뛰어난 장착식 광섬유 시험기(OTDR) 모듈. RS-232C 및 10 Mbps 이더넷 연결로 기기를 읽을 수 있습니다. 외부 명령을 입력하여 측정 조건을 설정하고, 파형 데이터를 제어 장치로 전송하며, 파일에 읽기/쓰기가 가능합니다. OEM 어플리케이션에는 손실 관리, 스플라이스 및 투자 손실 관리, 종합 투자 손실 관리가 포함됩니다.
- • 모듈 크기: 200x130x25mm
- • 온도 범위: -5°C to +55°C
- • 다이내믹 레인지: 41/40/37dB, 데드존: 5m(프레넬 반사), 20m(후방산란광)
- • 광학 커넥터: 고정 SC 커넥터, LC 커넥터(옵션)
대체품 : 없음
제품 사양
| Wavelength | MW9077A | MW9077A1 | MW9077A2 | MW9077B |
|---|---|---|---|---|
| Wavelength | 1310 nm ±25 nm | 1550 ± 25 nm | 1625 nm ±25 nm | 1310 nm/1550 nm ±25 nm |
| Measurement fiber | 10/125um SM fiber (ITU-T G.652) | |||
| Dynamic range | 41 dB | 40 dB | 37 dB | 39 dB |
| Dead zone | ≤5 m (Typ. 2 m) | |||
| Pulse width | 10 ns, 30 ns, 100 ns, 300 ns, 1 μs, 3 μs, 10 μs, 20 μs | |||
| Distance range | 1, 2.5, 5, 10, 25, 50, 100, 200, 250, 400 km | |||
| Sampling points | 5001, 6251, 20001, 25001 | |||
| Interface | Ethernet, RS-232C | |||
| Dimensions | 200 (W) × 130 (H) × 25 (D) mm | |||
| Weight | ≤0.6 kg | |||
옵션 & 액세서리
| Options | |
|---|---|
| MW9077A-01 | 1550 nm Filter (Factory option, 1550 nm cut filter inside) |
| MW9077A/A1/A2/B-33 | LC Connector (Factory option, Fixed) |
| MW9077A/A1/A2/B-37 | FC Connector (Factory option, Fixed) |
| MW9077A/A1/A2/B-38 | ST Connector (Factory option, Fixed) |
| MW9077A/A1/A2/B-39 | DIN Connector (Factory option, Fixed) |
| MW9077A/A1/A2/B-43 | HMS-10/A Connector (Factory option, Fixed) |
| MW9077A/A1/A2/B-25 | FC-APC Connector (Factory option, Fixed) |
| MW9077A/A1/A2/B-26 | SC-APC Connector (Factory option, Fixed) |
| Standard Accessories | |
|---|---|
| W2254AE | MW9077A/A1 Operation Manual |
