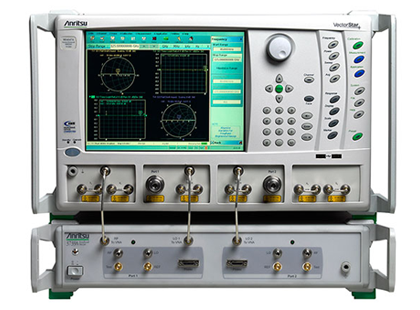

VectorStar Broadband VNA ME7838/AX/EX/D/G ME7838 시리즈
VectorStar ME7838 시리즈 광대역 VNA는 70kHz ~ 110, (ME7838AX ~ 125), (ME7838EX ~ 125), 145GHz 및 220GHz(mmWave 대역에서 1.1THz)까지 가장 폭넓은 단일 주파수 스윕을 제공합니다.
- • ME7838AX 또는 ME7838EX 버전은 145GHz 및 220GHz로 쉽게 업그레이드할 수 있습니다.
- • 모든 버전은 최대 1.1 THz의 대역 밀리미터파 모듈(banded millimeter-wave module)을 포함하도록 구성될 수 있습니다.
- • 업계 최고의 캘리브레이션 및 측정 안정성: 24시간동안 0.1 dB 대 0.6 dB
- • All versions support the 3744x-Rx receiver for noise figure measurements, including the ability to characterize differential noise figure, to 125 GHz
- • 소형, 경량의 mmWave 모듈(0.6 lb 대 7+ lbs 및 1/50부피)은 보다 작은 프로브 스테이션에서 적은 비용으로 설치 가능합니다.
Spectrum Analyzer Options
| MS4642B-049 | 70 kHz to 20 GHz Spectrum Analyzer option |
|---|---|
| MS4644B-049 | 70 kHz to 40 GHz Spectrum Analyzer option |
| MS4647B-049 | 70 kHz to 70 GHz Spectrum Analyzer option |
| MS4640B-049 | SPA options for all broadband and banded solutions |
Broadband VNA Configurations
| Model | Description |
|---|---|
| ME7838AX | 70 kHz to 125 GHz, (with guaranteed specifications) broadband VNA , 1mm coax output |
| ME7838EX | 70 kHz to 110 GHz, Broadband VNA, 1 mm coax output |
| ME7838D | 70 kHz to 145 GHz, Broadband VNA, 0.8 mm coax output |
| ME7838G | 70 kHz to 220 GHz, Broadband VNA, 0.6 mm/G output |
