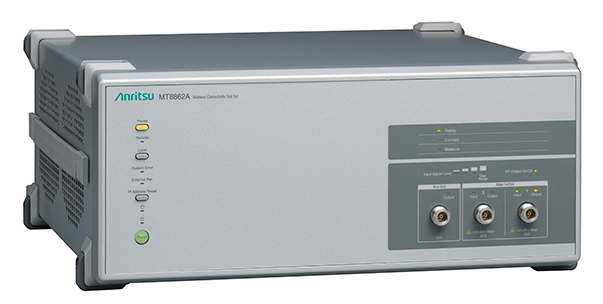

Wireless Connectivity Test Set MT8862A

- • 네트워크 모드 채용: 표준 WLAN 프로토콜 메시징(WLAN 시그널링)을 사용하여 WLAN 탑재기기와 연결 확립하여 측정 가능
- • IEEE802.11a/b/g/n/ac 대응
- • TX 측정(송신전력, 변조 정밀도 등)용 ICMP echo request 송신기능
- • RX 측정으로서 ACK 카운트에 의한 PER(패킷 에러율) 측정, 욕조곡선 생성
- • Web 서버 탑재로 인하여 브라우저로 원격제어와 측정결과를 표시
- • WLAN 프로토콜 메시지를 캡처하고 분석하여 연결 시 문제 해결
- • IP 인터페이스 탑재로 외부 서버와의 IP 데이터 송수신 대응
제품 사양
Wireless Connectivity Test Set MT8862A | |
---|---|
Receiver |
Frequency |
Transmitter |
Frequency |
Reference Oscillator |
At Start: ±5 × 10–7 (2 minutes after power-on, at 25°C referenced to frequency at 24 hour after power-on) |
Front Panel Connectors |
RF Input/Output |
Back Panel Connectors |
Reference Signal |
Dimensions and Mass |
426 (W) × 177 (H) × 390 (D) mm (excluding projections), ≤14 kg |
Power Supply |
Rated voltage: 100 V(ac) to 120 V(ac) or 200 V(ac) to 240 V(ac) |
Operating Conditions |
Temperature |
WLAN Measurement Software MX886200A | |
Frequency Range |
2.4 GHz Band: 2412 MHz to 2484 MHz |
Amplitude Measurement |
Input Level Range: –50 to +25 dBm Input Level Accuracy: ±0.7 dB (–30 dBm ≤ Input Level ≤+25 dBm), ±1.0 dB (–50 dBm ≤ Input Level <–30 dBm), After Calibration at 20° to 30°C Linearity: ±0.4 dB (–40 dBm ≤ Input Level, 0 to –30 dB range compared to setting level) Bandwidth: 40 MHz/20 MHz (802.11n), 20 MHz (802.11a/b/g), 80/40/20 MHz (802.11ac, with MX886200A-001 installed) |
Spectrum Measurement |
Input Level Range: –10 to +25 dBm |
EVM (Modulation Accuracy) |
EVM Measurement Range: –20 to +25 dBm |
Carrier Frequency Measurement |
Measurement Level Range: –20 to +25 dBm |
RF Signal Generator |
EVM: Packet Length 1472 byte |
Functions |
Network Functions |
옵션 & 액세서리
Standard Accessories |
---|
Power Code (2.6 m,100 V, 3-core, Grey): 1 Manual Operation DVD |
Options | |
---|---|
Option | |
MT8862A-001 | RF Frequency 2.4 GHz, 5 GHz |
Software Options | |
MX886200A | WLAN Measurement Software (Requires MT8862A-001) |
MX886200A-001 | WLAN 802.11ac Option (Requires MX886200A) |
Application parts | |
J0127A | Coaxial Cord, 1 m (BNC-P, RG-58A/U, BNC-P) |
J0127B | Coaxial Cord, 2 m (BNC-P, RG-58A/U, BNC-P) |
J0127C | Coaxial Cord, 0.5 m (BNC-P, RG-58A/U, BNC-P) |
J0576B | Coaxial Cord, 1 m (N-P, 5D-2W, N-P) |
J0576D | Coaxial Cord, 2 m (N-P, 5D-2W, N-P) |
J0322A | Coaxial Cord, 0.5 m (SMA-P, SMA-P) |
J0322B | Coaxial Cord, 1.0 m (SMA-P, SMA-P) |
J0322C | Coaxial Cord, 1.5 m (SMA-P, SMA-P) |
J0322D | Coaxial Cord, 2.0 m (SMA-P, SMA-P) |
J0004 | Coaxial Adapter (N-P, SMA-J) |
J1261A | Ethernet Cable (Straight, 1 m) |
J1261B | Ethernet Cable (Straight, 3 m) |
J1261C | Ethernet Cable (Cross, 1 m) |
J1261D | Ethernet Cable (Cross, 3 m) |
B0635A | Rack Mount Kit (EIA) |
B0657A | Rack Mount Kit (JIS) |
B0636C | Carrying Case (Hard type, with a front cover and casters) |
B0671A | Front Cover (1MW4U) |
