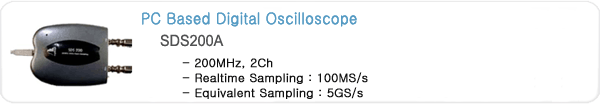

입력단
|
|
최대 샘플 속도
|
실시간 샘플 : 한 채널 사용시 100MS/s, 두 채널 사용시 50MS/s 등가 생픔 : 5GS/s
|
|
채널수
|
2
|
|
대역폭
|
200MHz(-3dB)
싱글샷 대역폭 : 50MHz(1채널 사용시)
|
|
수직 해상도
|
9 bits/Channel
|
|
이득 범위
|
10mV ~ 10V/div @ x1 probe
(10mV, 20mV, 50mV, 100mV, 200mV, 500mV, 1V, 2V, 5V, 10V/div 1,2,5 sequence)
100mV ~ 100V/div @ x10 probe
1V ~ 1000V/div @ x100
probe |
|
범위
|
8 divisions
|
|
오프셋 단계
|
+/-4 divisions
|
|
커플링
|
AC, DC, GND(S/W)
|
|
오프셋 변화율
|
0.02div
|
|
입력 임피던스
|
1M ohm
|
|
DC 정확도
|
+/-3%
|
|
입력 보호 범위
|
42Vpk(DC + peak AC < 10kHz, without external attenuation)
|
|
시간축
|
|
시간축 범위
|
2ns/div ~ 10s/div
(2ns, 4ns, 10ns, 20ns, 40ns, 100ns, 200ns, 400ns, 1us, 2us,
4us, 10us, 20us, 40us, 100us, 200us, 400us, 1ms, 2ms, 4ms, 10ms, 20ms, 40ms,
100ms, 200ms, 400ms, 1s, 2s, 4s, 10s/div 1-2-4 sequence) |
|
에퀴지션 모드
|
등가 샘플: 2ns/div ~ 4us/div
실시간 샘플: 10us/div ~ 400ms/div
롤 모드: 1s/div ~
10s/div
Peak Detection |
|
시간축 범위
|
10 divisions
|
|
프리/포스트 트리거
|
0% ~ 1000%
|
|
시간축 해상도
|
200ps |
|
버퍼 크기
|
0K ~ 512K samples
|
|
연산
|
|
측정 기능
|
Vp-p, Vmax, Vmin, Vmean, Vrms, Vamp, Vhigh, Vlow, positive overshoot, negative
overshoot, cycle mean, cycle rms, period, frequency, positive pluse width,
negative pulse width, rise time(10% ~ 90%), fall time(10% ~ 90%), positive duty
cycle, negative duty cycle
|
|
커서
|
시간/주파수 차, 전압 차, FFT 동작시 주파수 |
|
연산
|
Addition, subtraction, multiplication, division |
|
FFT
|
Rectangular, Hanning, Hamming, Blackman Window |
|
물리적 특징
|
|
인터페이스
|
Universal Serial Bus(USB) |
|
전원
|
외부 전원 불필요 (USB를 통한 전원 공급) |
|
Calibration Signal Output
|
3V, 1kHz, Square Wave |
|
GND
|
Yes |
|
제품크기
|
5.1" x 4.4" x 1.5" |
|
소프트웨어
|
|
사용자 인터페이스
|
편리한 GUI 방식, MS 윈도우 표준 방식 |
|
화면 처리
|
그래픽 엔진: MS 다이렉트X
화면크기: 500 x 400
화면 휘도 조절: 128(컬러/단색)
퍼시스턴스
조절: 100ms ~ 10s
라벨 지원
|
|
파일 관리
|
그림 저장 현식: BMP, JPG(컬러/흑백 가능)
데이터 저장 형식: DAT
OLE를 이용한 MS 엑섹/워드로
데이터 전송 가능
사용환경 저장/호출 |
|
사이버견적담기
|
|
|
기타
|
Probe 별도
|
|
|
|
|
모델
|
구성 / 설명
|
사이버견적담기
|
|
GP5200
|
200MHz Passive Probe
|
|
|
|
|
|
