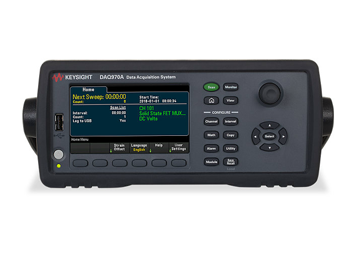

데이터 수집 스위치 시스템 DAQ973A, DAQ970A
- • USB와 LAN을 포함한 3-슬롯 메인프레임
- • 6.5디지트(22비트) 내장 디지털 멀티미터,
새로운 솔리드 스테이트 멀티플렉서 모듈로 초당 최대 450채널 스캐닝 - • 8개의 스위치 및 컨트롤 플러그인 모듈에서 선택
- • 내장 신호 컨디셔닝이 열전쌍, RTD 및 서미스터, AC/DC 전압과 전류 측정.
저항, 주파수/기간, 다이오드 테스트 및 커패시턴스 - • 전원 차단 시에도 10만 회 판독이 가능한 비휘발성 메모리가 데이터 저장
- • 4개의 TTL 경보 출력 외에도 각 입력 채널에 Hi/LO 경보 한계 추가
- • BenchVue 소프트웨어 지원: BenchVue DAQ 제어 및 분석 앱이
프로그래밍 없이 테스트를 생성하도록 지원합니다.
제품 사양
| 제품 | DAQ973A | DAQ970A |
|---|---|---|
| Product Description |
· Portable / Bench top Data Acquisition system · Built in 6 ½ digit DMM · Choose from 8 plug-in cards · On-board temperature reference · Auto-calibration |
|
| Slots | 3 | |
| Plug-in Cards |
· Solid state multiplexer
· Multiplexer · Matrix · GP · RF · Digital IO · DAC |
|
| Measurement Resolution | 22-bit | |
| Max. Low Frequency Channels | · 120 1-wire mux
· 60 2-wire mux · 96 2-wire matrix cross points |
|
| Channels/Second | 450 Ch/s | |
| Max. Frequency | 2 GHz | |
| Connectivity | · GPIB
· USB 2.0 · Built-in LAN · BenchVue / TestFlow · LXI Compliant · USB flash memory drive · USB datalogging and data mirroring · Remote web interface |
· USB 2.0
· Built-in LAN · BenchVue / TestFlow · LXI Compliant · USB flash memory drive · USB datalogging and data mirroring · Remote web interface |
모듈
| Model | Description | Type | Speed (Ch/Sec) |
Max. Volts |
Max. Amps |
|---|---|---|---|---|---|
| DAQM900A | 20 Ch Multiplexer + 2 Current Channels | 2-wire Solid-state (4-wire Selectable) |
450 | 120 V | 1 A |
| DAQM901A | 20 Ch Multiplexer + 2 Current Channels | 2-wire Armature (4-wire Selectable) |
80 | 300 V | 1 A |
| DAQM902A | 16 Ch Multiplexer | 2-wire Reed (4-wire Selectable) |
250 | 300 V | 50 mA |
| DAQM903A | 20 Ch Actuator/GP Switch | SPDT/form C | 120 | 300 V | 1 A |
| DAQM904A | 4 x 8 Matrix | 2-wire Armature | 120 | 300 V | 1 A |
| DAQM905A | Dual 4 ch RF Mux 50 Ω | Common low (Unterminated) |
60 | 42 V | 0.7 A |
| DAQM907A | Multifunction Module | 2-wire Solid-state | 42 V | 400 mA | |
| 26-bit event counter | 42 V | ||||
| Two 16-bit analog outputs | ±12 V | 10 mA | |||
| DAQM908A | 40 Ch Single-Ended Mux | 1-wire Armature (Common Low) |
100 | 300 V | 1 A |
| DAQM909A | 4 Ch Digitizer | Simultaneous sampling | 800 kSa/s | 36 Vpk |
옵션&액세사리
| Description | Model number |
|---|---|
| Kelvin Clip Set | 11062A |
| Data Acquisition App for instrument control and measurements, data graphing tools,logging measurements, and in depth analysis |
BV0006B |
| 10-pack of J-type thermocouples | 34307A |
| 5-pack of 10 kΩ thermistors | 34308A |
| Accessory pouch | 34161A |
| Hard carrying case (transit case) | 34131A |
| Kit of 10 SMB-to-BNC adapter cables, 50 Ω | 34905-60001 |
| Kit of 10 SMB-to-BNC adapter cables, 75 Ω | 34906-60001 |
